带您了解电波暗室及半电波暗室的分类和性能评价指标

发布日期：2024-01-04

337 次

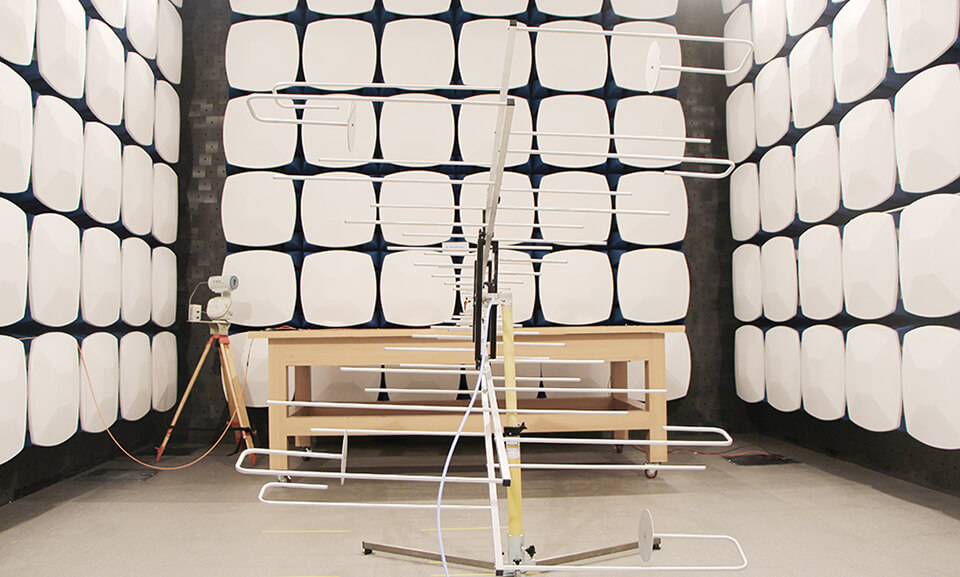

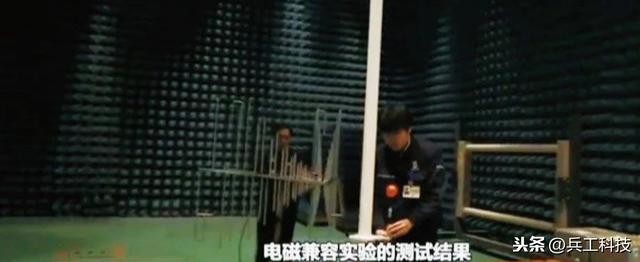

1、电波暗室及半电波暗室的分类和性能评价指标11 按电波暗室的用途分类电波暗室按用途可分为天线图测试室、雷达截面测试室、电磁兼容(EMC)测试室、电子战(对抗)测试室。111天线图测试室天线是电磁兼容测试中不可缺少的一部分，天线参数的准确性将对测试结果产生影响。天线图测试室就是专门测试天线参数的实验室，如：天线的方向性图和增益等。112雷达截面测试室用于测试舰船、飞机、导弹(火箭)、车辆等所载雷达截面。113电磁兼容测试室这是使用最为广泛的一种电波暗室，对于一般的电子产品，在其投入市场正式使用前都要进行辐射发射和辐射抗扰度的测试，以便判断产品是否可以投入市场，电磁兼容测试室便可以完成测试任务。11

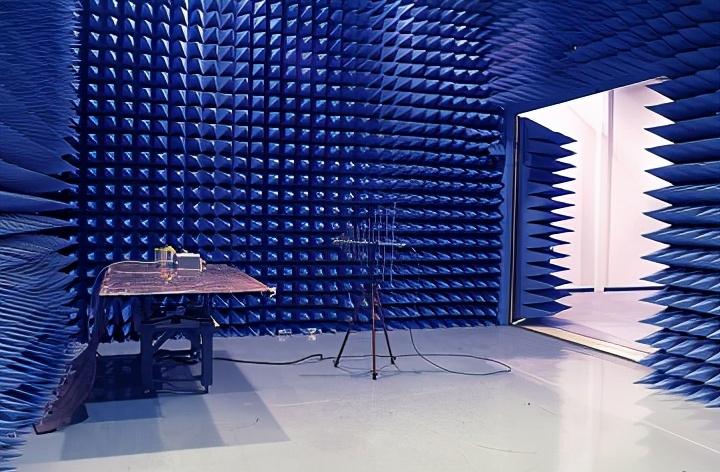

2、4电子战(对抗)测试室模拟实战电磁干扰情况下装备系统的工作状况。12 按电波暗室的形状分类电波暗室按形状可分为矩形电波暗室、锥型电波暗室。121矩形电波暗室目前大部分电波暗室都建造成矩形，标准3m法、5m法和10m法暗室都是指矩形暗室。122锥型电波暗室这种暗室可以有效的避免侧面、顶面和地面的反射，而这些因素经常会影响矩形电波暗室的性能。矩形电波暗室在低频(1GHz以下)性能比较差，锥形电波暗室就没有这个缺点。所以它常用来试验或测量卫星通信以及整个卫星。13 按内表面吸波材料的粘贴方式分类按照内表面吸波材料的粘贴方式，可将暗室分为半电波暗室、全电波暗室和改进型半电波暗室。131半电波暗室半电波

3、暗室是除了地面(接地平板)之外，其余五面都装有吸波材料的屏蔽室。作为室外开阔试验场地的替代场所，半电波暗室已被国内外标准认可，成为应用广泛的EMC测试场所。但半电波暗室存在自身缺陷，如天线的升降，地平面电磁波反射等引起的测量值的不稳定。半电波暗室被用于EMCI量和电磁辐射敏感度测量。主要性能指标用归一化场地衰减(NSA)和测试面场均匀性(FU)来衡量。132全电波暗室全电波暗室是内表面全部装有吸波材料的屏蔽室。用来模拟自由空间的传播环境。全电波暗室完全摒弃了平面大地干涉原理，解决了半电波暗室固有的许多缺陷。同时由于模拟自由空间，没有反射的发生，不存在干涉模型，对水平极化、垂直极化的一致性较好；

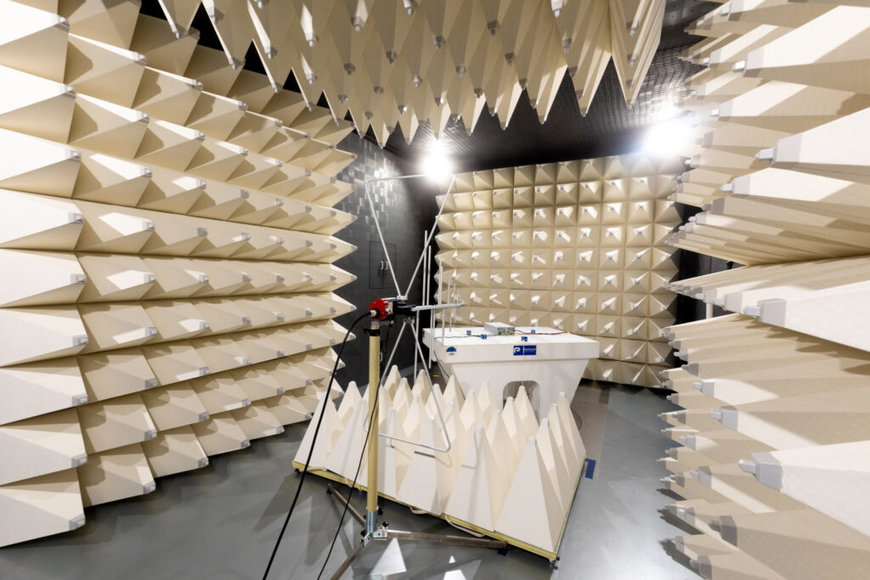

4、并且不存在3m和10m之争，只需3mUl可，为电磁兼容测试提供了一种低造价、低费用、方便高效、灵活准确的测试方法。全电波暗室主要用于微波天线系统的参数测量。通常用静区，反射率电平，交叉极化度，多路径损耗，幅度均匀性和工作频率等六项指标来表示。133改进型半电波暗室改进型半电波暗室是在接地平板上装有附加吸波材料的半电波暗室。由于电波暗室不仅是骚扰辐射的测试场地，也是抗扰度测试场地。设备抗扰度(设备敏感度)测试时评估EUT对来自空间的辐射电磁场的抗扰性能，该测试应在电波暗室中进行，地面上应铺设吸波材料。因此，对于半电波暗室，测试时必须把吸波材料补上，使之没有反射，这就变成了改进型半电波暗室。在测试

5、辐射发射时将吸波材料移走，又还原成半电波暗室。14 按电波暗室的尺寸分类电波暗室按照尺寸大小可分为超紧缩型预测式全波暗室、最小实用尺寸电波暗室、小型电波暗室、3米法电波暗室、5m法电波暗室、10m法电波暗室。141超紧缩型预测式全波暗室尺寸约为46m×2，5m×275m。它主要用来进行抗扰度测试，也可以进行辐射发射的预测试。这种暗室占用空间小，造价低，特别是由于它是拼装成的，所以在任何地方都可以拆卸和安装。并且升级到733型暗室和标准3米法暗室也很容易。此类暗室很适合中小型企业使用。142最小实用尺寸电波暗室尺寸约为7m×3m×3m。主要用于射频抗扰度，

6、发射预估及自由空间发射测试。适合频率为26MHz1GHz，价格约为10万美元，造价较低，适用于中小型企业做内部测试。143小型电波暗室尺寸约为8m×4m×4m。主要用于射频抗扰度发射预估及自由空间发射测试。适合频率为26MHz1GHz，价格约为127Y美元，比最小实用尺寸电波暗室略高，尺寸也略大。144 3m法电波暗室尺寸约为9m×6m×6m。用于射频抗扰度及发射测试尺寸在2m以下的产品。价格约为30万美元，是国际上普遍采用的代替开阔场的实验场地。145 5m法电波暗室尺寸约为1lm×7m×9m。费用约为40万美元，价格只比3m法电波暗室贵15，但只是
