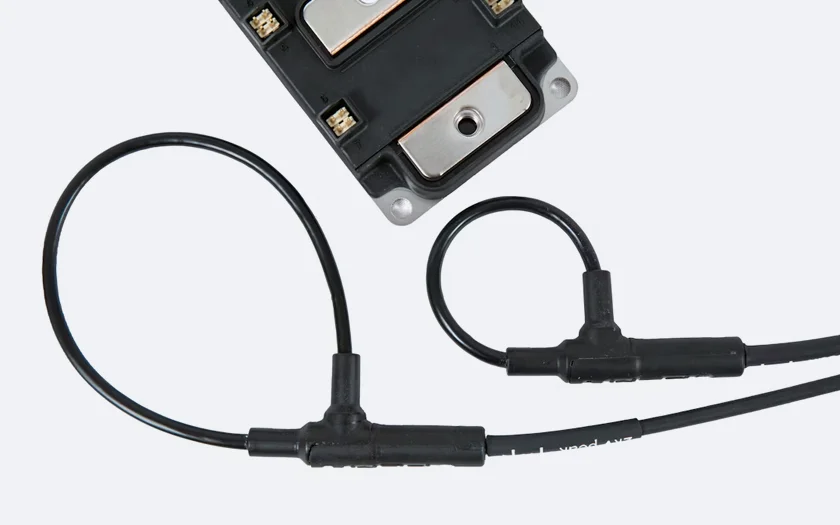

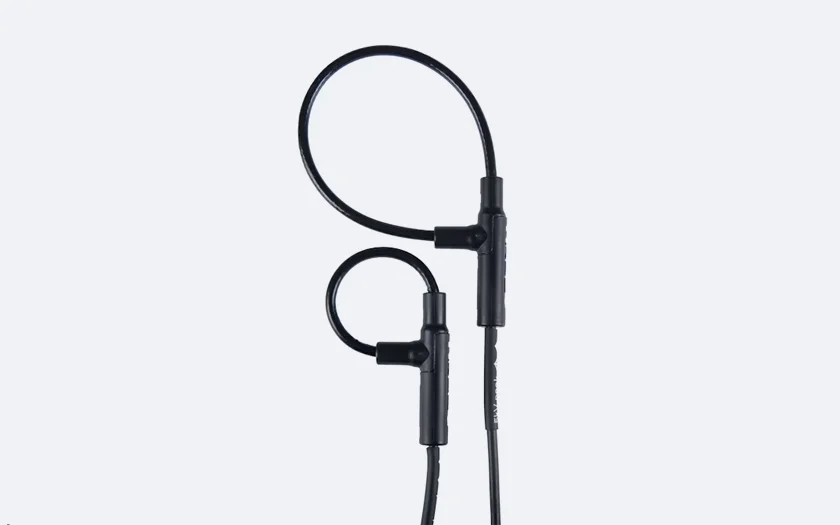

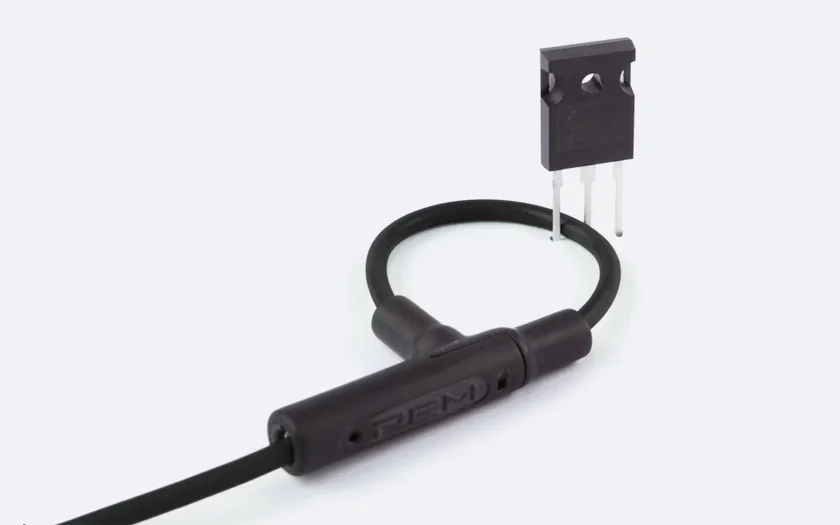

50MHz带宽钳式罗氏线圈电流探头，具有极强的dV/dt抗干扰能力

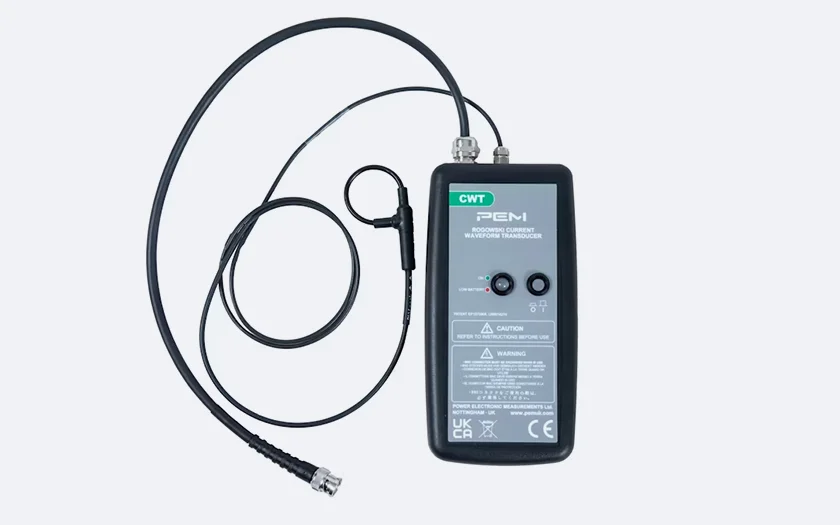

CWTMini50HF是一款宽带交流及开关直流示波器电流探头，具有优异的高频响应特性，专为快速开关电源器件和变流器中的电流测量而设计。
PDF 1.41mb
对快速局部dV/dt瞬变或大范围50/60Hz电压干扰具有优异的抗干扰能力。
高频（-3dB）带宽高达50MHz。
电流额定范围从30A峰值至30kA峰值。
可根据要求提供比标准1米更长的电缆。
可从一系列标准选项中选择或创建自定义设计。
宽工作温度范围：-40°C至+125°C。
| 型号 | 灵敏度 (mV/A) | 峰值电流(A) | 噪声 (mVp-p) | 下垂 (%/ms) | LF (-3dB) (Hz) | 峰值 di/dt (kA/µs) | HF (-3dB) 带宽 (MHz) | |
|---|---|---|---|---|---|---|---|---|
| 100mm | 200mm | |||||||
| CWTMinI50HF/015 | 200 | 30 | 20 | 85 | 150 | 2.0 | 50 | 36 |
| CWTMinI50HF/03 | 100 | 60 | 18 | 78 | 100 | 4.0 | 50 | 36 |
| CWTMinI50HF/06 | 50 | 120 | 12 | 70 | 75 | 8.0 | 50 | 36 |
| CWTMinI50HF/1 | 20 | 300 | 10 | 53 | 50 | 20 | 50 | 36 |
| CWTMinI50HF/3 | 10 | 600 | 15 | 11 | 12 | 40 | 50 | 36 |
| CWTMinI50HF/6 | 5.0 | 1200 | 15 | 5.5 | 6.0 | 80 | 50 | 36 |
| CWTMinI50HF/15 | 2.0 | 3000 | 12 | 2.8 | 3.0 | 80 | 50 | 36 |
| CWTMinI50HF/30 | 1.0 | 6000 | 12 | 1.5 | 1.5 | 100 | 50 | 36 |
| CWTMinI50HF/60 | 0.5 | 12,000 | 10 | 1.0 | 1.0 | 100 | 50 | 36 |
| CWTMinI50HF/150 | 0.2 | 30,000 | 8.0 | 1.0 | 1.0 | 100 | 50 | 36 |
版本：202504
