EMC测试设备供应商：emc测试设备有哪些（图解）

发布日期：2023-12-14     261 次


EMC测试设备：

电磁兼容性测试设备EMC(Electromagneticccompatibility)；它是指设备或系统在其电磁环境中满足要求并不能对其环境中的任何设备产生无法忍受的电磁干扰的能力。因此，EMC包括两个要求：一方面是指设备在正常运行过程中对环境的电磁干扰不能超过一定的限制；另一方面是指设备对环境中存在的电磁干扰有一定的抗干扰性，即电磁敏感性。

EMC测试设备包括军用EMC测试设备、新能源汽车EMC测试设备、48V汽车电子可编程电源、汽车电气性能测试设备、BCI大电流注入、群脉冲发生器、雷击浪涌发生器、阻尼振荡波发生器、静电放电发生器、电压跌落发生器等。

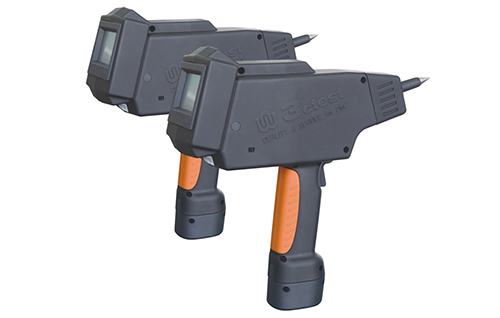

图1.静电放电发生器

静电放电(Electrostaticdischarge，ESD):是指具有不同静电电位的物体相互接近或直接接触引起的电荷转移。当带有静电电位的物体(即静电电源)与其他物体接触时，这两个具有不同静电电位的物体根据电荷中和的原理有电荷流动，传递足够的电量来抵消电压。在传输过程中，这种电量会产生潜在的破坏性电压、电流和电磁场，严重时会破坏物体。

  • ESD测试-接触放电是指在接触放电方法中，应力可以直接施加到EUT或相邻EUT的耦合平面上
  • 在每个测试脉冲之前，电容器充电到所需的电平，但其电压通过真空继电器保持在发生器的探头上。
  • 在EUT或耦合平面上适当选择探针。
  • 然后触发发电机关闭继电器接触点，电容器电压通过探头施加到EUT。
  • 当电压通过发生器、EUT和接地平面的组合串联阻抗放电时，就会产生电流脉冲。
  • ESD测试-空气放电是在每个位置以适当的极性和水平重复这个动作所需的次数。
  • 同样的发电机用于空气放电，但它们有圆形而不是尖端的探针尖端。


图2.群脉冲发生器

电快速瞬变脉冲群EFT/B(ElectricalFasttransient/Burst)；是指脉冲序列或持续时间有限的振荡，数量有限、清晰可辨。脉冲群中的单个脉冲具有特定的重复周期、电压幅值、上升时间和脉冲宽度。群脉冲一般发生在电网切换过程中许多机械开关(切断感性负载、继电器触点弹跳等)的干扰。

电快速瞬变脉冲群测试(EFT)的抗扰性是一种将由许多快速瞬变脉冲组成的脉冲群耦合到电气和电子设备的电源端口、信号和控制端口，观察被测设备在遭受这些脉冲干扰时保持原有性能的测试。电快速瞬变脉冲群测试(EFT)的目的是测试电子设备在受到这种暂态骚扰影响时的性能。通过测试，可以评估电气和电子设备在重复快速瞬变脉冲群干扰时的性能。

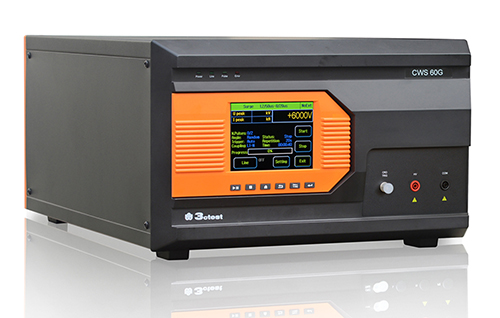

图3.雷击浪涌发生器

浪涌(electricalsurge)，包括浪涌电压和浪涌电流。浪涌又称突波，顾名思义，是超过正常工作电压的瞬时过电压。本质上，浪涌是仅几百万分之一秒内发生的剧烈脉冲。浪涌的可能原因有：重型设备、短路、电源切换或大型发动机。

雷击浪涌发生器浪涌试验方法：

浪涌的原因是电力系统的开关瞬态和雷电瞬态；浪涌抗扰性试验的目的是建立一个共同的基准，评论电气和电子设备在浪涌（冲击）中的功能。根据IEC61000-4-5浪涌冲击抗扰性试验的一般要求，雷击浪涌发生器模仿1.2/50us电压波形、8/20us电流波形和组合波（电压波形：10/700us，电流波形：5/320us），通过耦合网络将波形耦合到被测电路中，达到试验目的。

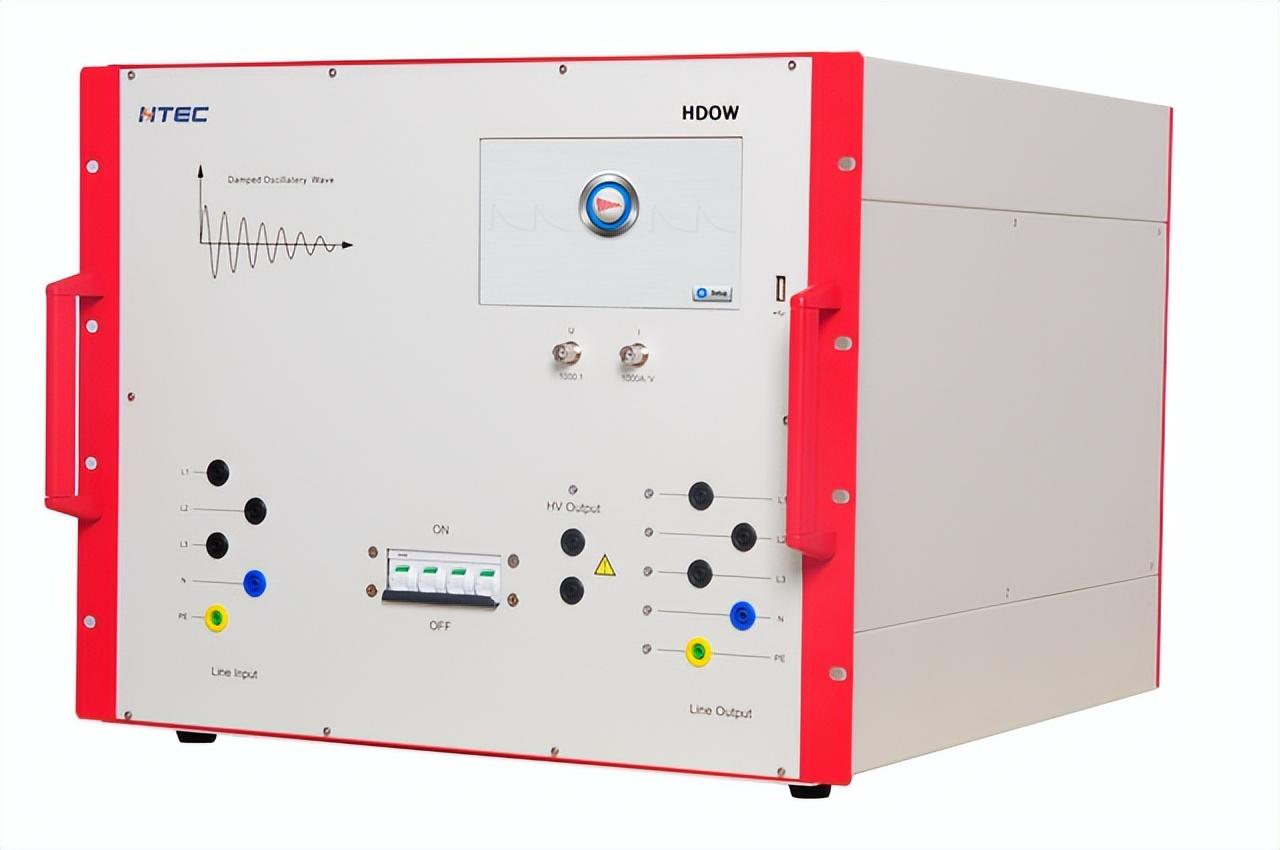

图4.阻尼振荡波发生器

阻尼振动波，这是一个描述系统或振动系统中阻碍能量消耗的物理过程。当船只或海上浮动结构在海浪中摇晃时，阻尼主要包括粘性阻尼和兴波阻尼等外部阻尼。对于船只或海洋结构的结构振动，除了外部阻尼外，还有结构组件在振动过程中的摩擦阻尼以及材料的内部阻尼。

将220V交流电源（要求功率超过5kW且相对稳定，使用现场发电机时要求功率较大）升压整流为高电压小电流的直流电源，直流电源通过电抗器对被测高压电缆进行充电和升压。当电缆升压到所需的检测电压值时，通过计算机数控直接指示光感开关动作，切断加压电源侧，闭合液晶振荡电路形成振荡电路，电缆中产生的振荡波电压可视为衰减的正弦波形电压。同时，系统在被测电缆侧设置高压分压器，集成耦合电容器和局部放电检测装置，在系统开始振荡时同时显示和收集电缆振荡波形信号。波形信号可通过后台软件系统分析局部放电信号及其局部放电量和大致定位。

电磁兼容（EMC）测试设备有助于尽量减少设备产生的辐射或传导排放物干扰附近其他电子产品的可能性，EMC测试已到位，以确保您自己的电子设备将继续按预期运行，围绕其他电磁辐射源。
