实用干货 | TS8980 常见故障与解决办法

发布日期:2023-07-04     877 次



众所周知TS8980是目前R&S公司推出的一套射频一致性测试系统,该系统集成了GSM, WCDMA, LTE, NR的测试功能,是目前业内唯一一套能同时兼容2/3/4/5G的射频测试系统,满足3GPP测试规范51.010-1, 34.121, 36.521-1, 36.521-3, 38.521-1, 38.521-3, 38.521-4, 38.533的测试要求。



TS8980测试系统已成为各大测试认证实验室、芯片厂家、手机研发及生产厂家必不可少的测试设备,所以对它的维护就及其重要。下面列出系统的常见故障和处理方法供广大用户参考,以便更好的维护设备,降低故障率,减少宕机时间。



我们在系统使用中总是会遇到这样或那样的问题,下面详细列出常见的故障和处理方法。

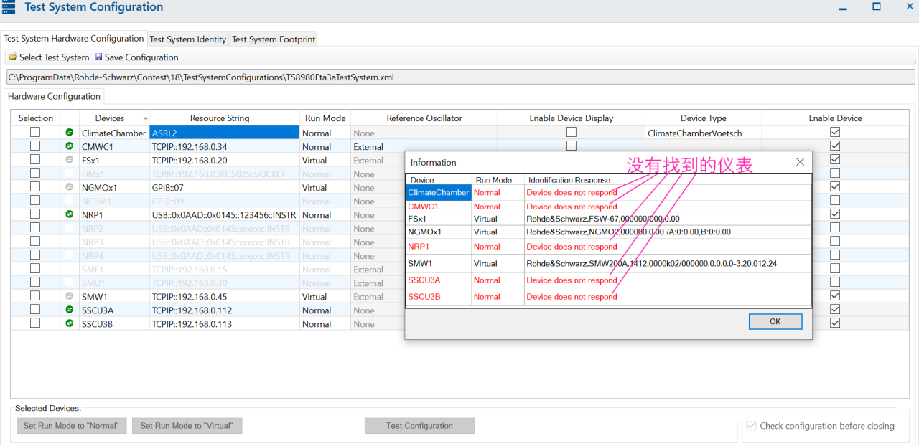

在Contest Test System Configuration

里找不到相应的仪器

图1



1. 温箱没有找到,有以下几种情况:

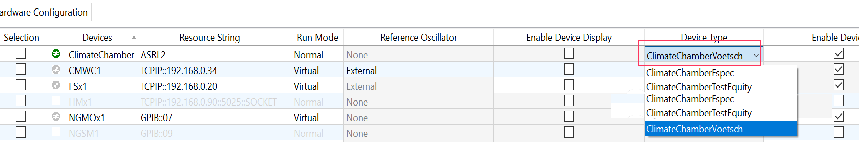

a.) 配置文件里所选温箱的类型不对,例如本来是espec的温箱却选成了voetsch;




图2

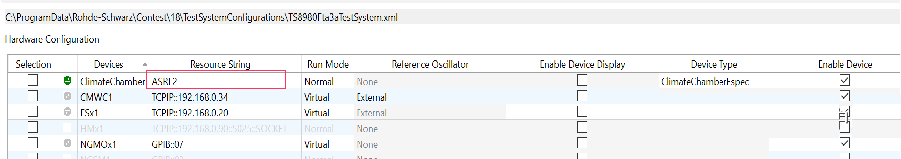

b.) 所选控制端口不对,如本来温箱是用GPIB接口控制的,却选择了串口;





图3



c.)温箱没有开机.

2.CMWC找不到,或者测试时显示不能initialize cmwc,有以下几种情况:

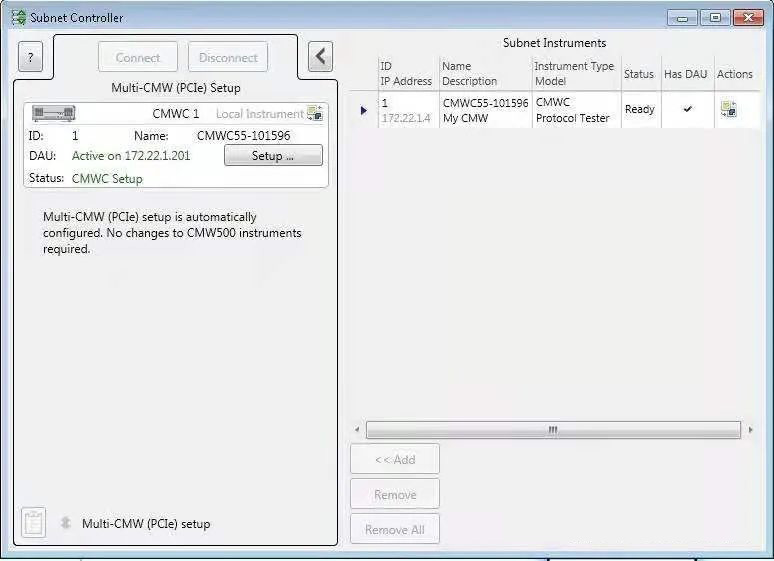

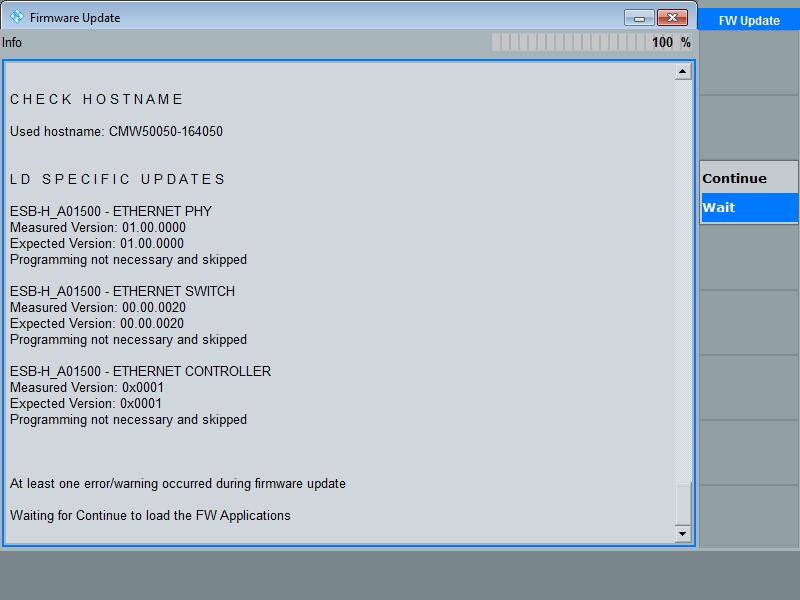

a.) CMWC Base 启动没有完成,点开CMWC任务栏,看看图4中status是不是ready? 如果显示not ready 或者busy,则需要点开蓝白色的CMW Base界面,如图5所示。看看fireware是否停留在wait状态。如果是,则需要点击右上方的continue按钮,让fireware刷完,然后再重启一次CMWC, 这次刷新完。






图4





图5

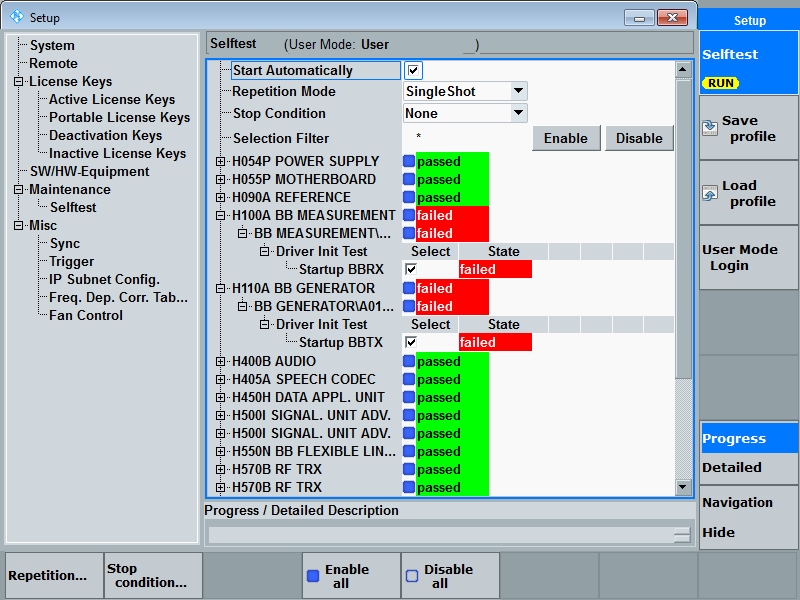

b.)  CMWC, CMW500启动过程中有些板卡没有识别出来,出现红色warning提示,如图6所示。这时需要关掉CMWC,单独打开每台CMW500做自检,看看是哪台CMW500出现问题,如果重刷fireware问题还存在,则需要联系R&S技术服务人员。





图6



c.) CMWC上面没有安装与contest 对应版本的 watchdog 。

d.) CMWC上面lan remote网卡IP地址没有设置成:192.168.0.34。

e.) CMWC上面防火墙没有关闭,关掉防火墙。

3. FSW或者SMW没有找到,主要是以下两种情况:

a.) IP地址没有设对,把FSW,SMW的IP地址设成与test system configuration 对话框里的IP一致。

b.) FSW 或者SMW没有启动完成,重启仪表。



4. NRP功率探头不能识别,主要有以下几点:

a.) 探头的USB线没有插在系统的电脑上,而是插在CMWC或者其他仪表上。

b.) 探头的resource string 或者sn号设置错误,如下图7所示:



图7



5. SSCU3A/3B 不能识别,主要有以下几种情况:

a.) SSCU3A/3B后面板的网线没有接好;

b.) 给SSCU供电的直流电源PSSU 的开关没有打开,PSSU在机柜后面的上方;

c.) SSCU没有启动完成,前面板的status灯不是绿色,而是黄色或者红色,这种情况需要联系R&S技术服务人员;
