聊聊FCC手机SAR测试和5G新挑战

发布日期：2023-12-28

326 次

SAR，即Specific Absorption Rate，是一个衡量电磁辐射对人体健康安全影响程度的指标。它是指单位时间内单位质量的人体所吸收或消耗的电磁辐射能量，其单位为W/Kg。为了降低手机对人们身体健康的影响，许多国家和地区都规定了手机 SAR 值的安全标准，并要求厂商在产品上市前进行严格的测试和认证。其中，FCC(北美)的标准测试方法是行业内广泛采用的一种测试流程。然而，在实际操作中，目前行业还存在一些困难。一方面，由于SAR值的测量需要专业的设备和技术支持，导致测试成本较高；另一方面，手机的设计和制造过程中有很多因素会影响到SAR值，如天线布局、电路设计等，这也给测试带来了不小的挑战。总的来说，要保证手机产品的安全性，需要各方面的共同努力和协作，包括政府监管机构、企业、科研机构和消费者等。只有通过严格的质量控制和不断的技术创新，才能真正实现手机电磁辐射对人体健康的影响最小化。

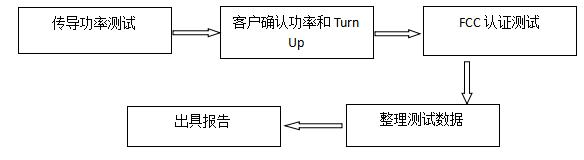

1.实验室测试流程

2.测试标准与测试方法

测试标准：FCC手机SAR 测试主要参考IEEE C95.1; KDB 941225; KDB 447498等相关标准。

测试位置与方法。

2.1 Head：四个位置(左/右侧，贴脸/倾斜 15°)的默认信道。

2.2 Body：测试距离天线 25mm 以内的所有边和面。

2.3 信道选择：FCC 2&3G WLAN 则选择主模式下所测频段中功率最大的信道（当信道差异在 0.5dB 以内也可以选择中间信道），LTE 测试中需要测试 1RB和 50%RB，还要考虑其它带宽以及功率最大的 RB 配置。

2.4 限值要求：1g Reported SAR 不超过 1.6W/kg (Limb SAR 除外)。

2.5 加测：WLAN ,2&3G 不管是头部还是身体的测试配置，若测得主模式Reported SAR＞0.8W/Kg，则需要加测另外两个信道，并且测试 SAR 值＞0.8W/Kg时，还需要进行 Repeated SAR 测试，LTE 加测情况比较复杂，详情可参考 FCC KDB941225 D05。

2.6 WIFI/BT SAR 测试：若 WIFI/BT 发射功率需大于对应的门限值，门限值的来源基于产品的使用距离以及使用频率，就需要进行测试，如 WLAN/BT 使用距离≤5mm 时限值为 10mW。

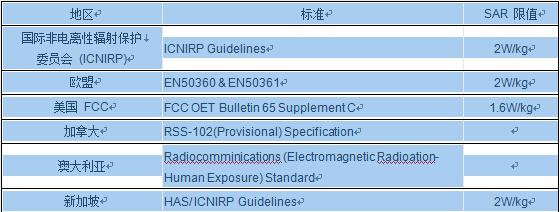

表 1：其它地区及组织的 SAR 限值

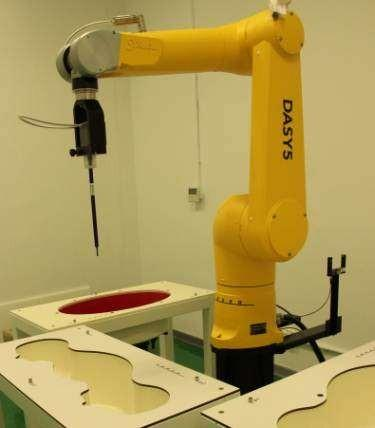

图 1：实验室 SAR 系统实景图

3.SAR 测试是如何进行的？哪些参数/因素可能影响 SAR 值的评估？

硬件系统由人体模型、数据采集器、电场探针、定位机械臂、扫描定位系统和测试设备夹具等部分组成。该检测体系主要用于测量手持和身体佩戴使用的无线通信设备的电磁波能量吸收比值。通过在人体模型中注入模拟组织液，可以检测头部和躯干两个部位，最后用数学公式计算出SAR值（即电磁波吸收比值或比吸收率）。

影响SAR测试结果的因素有很多，包括受测无线产品的射频发射功率、发射天线的位置、测试环境温度、模拟人体组织液的成分配比、探头精度校准参数等等。

4.随着5G时代的到来，无线终端产品认证面临哪些挑战？

随着全球范围内5G商用的逐步推进，越来越多的电子产品陆续上市。这些产品在生产和研发阶段都需要经过一系列测试，如可靠性测试、电磁兼容性测试、安全性测试、协议测试等。为了提高产品的稳定性和优良率，厂家和代理商都会设立一定的验收流程。

相应的，就需要有相关标准和测试仪器仪表来支持这些测试。目前来看，部分行业和领域的标准及测试仪
