汽车电子低压零部件电性能测试中，工程师常因标准理解偏差、设备配置不当、波形设置错误、数据采集不规范等问题导致验证失败或测试结果失真。以下汇总一些测试工程师曾经踩过坑，以及分享绿测科技提供的VectWorks 3.0电性能测试软件与PTS电性能测试系统，可提供从测试设计到合规验证的全链路避坑方案。
| 术语 | 定义 | 备注 |
|---|---|---|
| 纹波（Ripple） | 直流电源中叠加的交流成分，通常以峰峰值（Upp）或有效值（Ipp）表示 | 纹波过大可能导致产品功能异常 |
| Upp/Ipp | 纹波电压峰峰值（Upp）和纹波电流峰峰值（Ipp）的英文缩写 | 纹波测试关键参数 |
| 抛负载（Load Dump） | 模拟发电机突然断开负载时产生的瞬态过电压 | 可能高达100V以上，需重点防护 |
| 冷启动 | 在低温（如-40°C）条件下模拟车辆启动电压跌落 | 考验DUT低温工作能力 |
| 热启动 | 在高温（如85°C）条件下模拟车辆启动场景 | 考核DUT热稳定性 |
| 电压跌落/中断 | 模拟蓄电池供电中断或电压瞬间下降的工况 | 考验DUT的抗干扰能力 |
| ISO 16750-2 | 国际标准化组织发布的道路车辆电气电子设备测试标准第2部分 | 2023年更新版本 |
| GB/T 45120-2024 | 中国国家标准，等效采用ISO 16750-2:2023 | 国内汽车电子12V 24V产品电气负荷主要依据 |
| LV 124 | 奔驰、大众等德系车企联合制定的低压电气性能测试标准 | 全称：MBN LV 124-1 |
| VW 80000 | 大众集团制定的电性能测试标准 | 含环境可靠性测试 |
| DUT | Device Under Test，待测设备 | 测试标准常用缩写 |
| EOL | End of Line Test，产线末端检测 | 生产测试场景 |
| DV | Design Validation，设计验证 | 产品设计阶段，设计冻结前 |
| PV | Product Validation，生产验证 | 产品生产阶段，正式量产前 |
A: 这是工程师踩坑最多的地方。主要原因有三个：
💡 绿测科技方案：VectWorks 3.0电性能测试软件内置ISO 16750-2:2023、VW 80000:2022、LV 124-1:2013、GB/T 45120-2024等多标准参数，一键切换，测试参数完全符合最新标准要求。
A: 纹波测试是验证失败的重灾区，常见问题包括：
💡 绿测科技方案：VectWorks 3.0电性能测试软件支持纹波Upp/Ipp实时监控，自动记录超标时刻波形；PTS系列电性能测试系统电源纹波底噪峰峰值≤50mV，配合示波器进行闭环监测，确保测量准确性。
A: 启动波形是实车波形的模拟，问题通常出在：
💡 绿测科技方案：VectWorks 3.0电性能测试软件内置标准启动波形模板（ISO 16750-2、VW 80000、LV 124-1等），支持自定义内阻配置；PTS系列电性能测试系统可输出高达300A（可定制）的启动电流，轻松模拟12V/24V系统冷启动场景。
A: 抛负载是破坏性最强的测试之一，保护措施必须到位：
💡 绿测科技方案：PTS系列电性能测试系统内置过压、过流、过温保护；VectWorks 3.0电性能测试软件支持测试过程中DUT输出监控，一旦异常自动切断电源并记录波形。
A: 这种情况太常见了，根本原因在于：

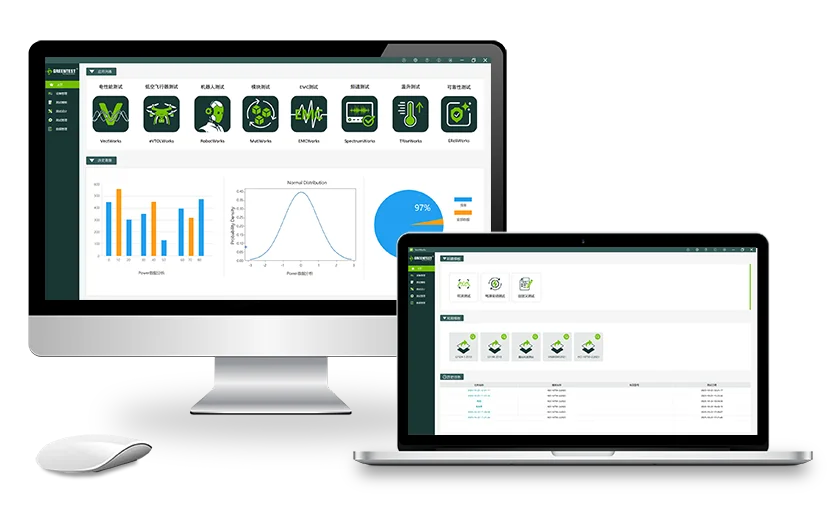

💡 绿测科技方案：GtestWorks自动化测试平台支持多模块协同控制，可模拟真实整车电气环境；PTS系列电性能测试系统宽温设计（-40°C~85°C工作，可定制），满足车规级测试要求。
A: DV/PV报告常见问题导致审核不通过：
💡 绿测科技方案：VectWorks 3.0电性能测试软件可自动生成符合标准格式的测试报告，包含完整的测试条件、设备信息、数据曲线，支持导出CSV/PDF/Word格式，确保报告合规可追溯。
A: 设备选型是测试成功的基础，关键指标包括：
| 指标 | 要求 | 常见误区 |
|---|---|---|
| 功率容量 | 12V系统≥300W，24V系统≥600W | 只看最大电压不看功率 |
| 电流能力 | 启动测试需支持2-3倍额定电流 | 电源带载瞬态能力不足 |
| 纹波底噪 | ≤100mVpp（严苛要求≤50mVpp） | 忽略电源自身纹波 |
| 上升时间 | 波形上升时间≤10μs | 设备带宽不足导致波形失真 |
| 测量精度 | 电压±0.2v，电流±2% | 传感器精度影响测量准确性 |
| 保护功能 | 过压、过流、过温保护必须齐全 | 只看性能不看保护 |
💡 绿测科技方案：PTS系列电性能测试系统一体化设计，功率覆盖300W-6000W（可定制），纹波底噪≤50mVpp，上升时间≤10μs，软硬件一体化保护，兼顾性能与安全。
A: 给新人工程师的建议：
💡 绿测科技方案：VectWorks 3.0电性能测试软件可视化界面简洁直观，自带波形示例和参数说明文档；绿测科技提供专业培训和技术支持。绿测科技的资深电性能测试专家可帮助工程师快速上手。
工程师在使用ISO 16750-2标准时，没有注意版本差异，沿用2012版参数做测试，但DV时车厂要求按2023版执行。
💡 绿测科技方案：VectWorks 3.0电性能测试软件内置ISO 16750-2:2023最新版本参数，同时保留历史版本参数对照，一键切换，避免版本混淆。
产品需要配套大众、奔驰等德系车企，但只按ISO 16750-2做了测试，忽略了车厂附加的LV 124-1/VW 80000要求。
💡 绿测科技方案：VectWorks 3.0电性能测试软件支持VW 80000:2022、LV 124-1:2013、MBN LV 148:2013等众多车企标准（可定制），内置标准测试项目和参数，覆盖全面。
标准中某些测试条件写着“可等效”，工程师自行理解等效条件，导致测试结果不被认可。
💡 绿测科技方案：VectWorks 3.0电性能测试软件内置标准测试条件说明，明确标注各参数来源和可选等效方案，帮助工程师正确理解标准意图。
选用电源时只看电压范围，忽略了功率容量，导致大电流测试时电压被拉垮。
💡 绿测科技方案：PTS系列电性能测试系统提供300W-6000W（可定制）多功率等级，启动测试专用机型可输出3倍额定功率，适合大电流冲击测试场景。
电子负载标注的电流是“最大电流”，实际能持续输出的电流远小于这个值。
💡 绿测科技方案：PTS系列电性能测试系统配置专用电子负载模块，支持长时100%额定电流输出，具备完善的过温保护和降额曲线说明。
示波器和探头带宽不足，高频纹波分量被滤除，导致测量结果偏小。
💡 绿测科技方案：PTS系列电性能测试系统搭配高带宽示波器（100MHz以上），电流探头带宽覆盖DC-30MHz（或以上），满足高频测试需求。
测试电源本身纹波过大，即使DUT完全正常，纹波量级超规格，DUT测试不通过。
💡 绿测科技方案：PTS系列电性能测试系统电源纹波底噪≤50mVpp，纹波测试专用机型≤20mVpp，完全满足最严格的车规级纹波测试要求。
测试夹具的线束过长或走线不合理，引入过大寄生电感，影响测试波形。
💡 绿测科技方案：PTS系列电性能测试系统提供标准化测试夹具和线缆，线束长度和规格经过优化设计，确保测试波形符合标准要求。
测试系统接地不合理，形成接地回路，引入额外干扰信号。
💡 绿测科技方案：PTS系列电性能测试系统接地设计经过优化，隔离型电源设计有效避免接地回路问题；VectWorks 3.0电性能测试软件支持差分测量模式，抗干扰能力强。
测试环境温度不符合标准要求，或温度均匀性差，影响测试结果。
💡 绿测科技方案：GtestWorks自动化测试平台支持温箱协同控制，可在VectWorks 3.0电性能测试软件中设置温度条件并等待稳定后自动开始电性能测试，实现全自动环境测试。
启动特性测试波形参数设置不符合标准要求，导致波形不正确。
💡 绿测科技方案：VectWorks 3.0电性能测试软件内置标准启动波形模板，参数完全符合ISO 16750-2、VW 80000、LV 124-1要求，支持可视化波形预览，确认无误后再执行测试。
抛负载测试的钳位电压设置不对，要么太高损坏DUT，要么太低DUT直接通过。
💡 绿测科技方案：VectWorks 3.0电性能测试软件的抛负载测试模块支持可配置钳位电压，PTS系列电性能测试系统具备完善的过压保护功能，确保测试安全。
纹波测试的频率范围设置不对，导致某些频段的纹波未被测试到。
💡 绿测科技方案：VectWorks 3.0电性能测试软件支持自定义频率范围和步进，可针对DUT特性设置精确的测试频段，确保测试覆盖全面。
电压跌落和中断测试的时序参数（持续时间、间隔、次数）设置错误。
💡 绿测科技方案：VectWorks 3.0电性能测试软件内置标准电压跌落/中断测试模板，参数完全符合多标准要求，支持任意波形的自定义编辑。
纹波测试前没有进行系统校验，无法确认测试系统的准确性。
💡 绿测科技方案：VectWorks 3.0电性能测试软件内置纹波测试校验功能，支持一键校验测试系统链路完整性，自动生成校验报告。
不同标准对纹波等级要求不同，或对Upp和Ipp的理解有误，导致判定错误。
💡 绿测科技方案：VectWorks 3.0电性能测试软件支持自定义纹波测试模板，自动按频段判定Upp/Ipp，可灵活设置校验参考位置，注入测试可选择闭环或开环测试。
纹波测量点位置选择不对，导致测量结果与DUT实际承受的不一致。
💡 绿测科技方案：PTS系列电性能测试系统提供标准测试夹具，测量点位置经过优化设计；VectWorks 3.0电性能测试软件支持多通道同步测量，可同时监测DUT输入端和电源输出端纹波。
测试电源的等效内阻（ESR）设置与实车电瓶不符，导致测试波形失真。
💡 绿测科技方案：PTS系列电性能测试系统支持可编程等效内阻设置，范围0-500mΩ可调，满足各种标准要求；VectWorks 3.0电性能测试软件可预设不同测试项目的内阻参数。
电源输出阻抗与负载特性不匹配，导致测试过程中电压波动过大。
💡 绿测科技方案：PTS系列电性能测试系统具备软启动功能和可编程限流保护，支持容性负载自动识别，避免启动电流冲击。
示波器采样率设置太低，高频信号被错误重建，导致波形失真。
💡 绿测科技方案：PTS系列电性能测试系统搭配高带宽示波器模块，支持高采样率实时采集；VectWorks 3.0电性能测试软件可同步控制示波器参数，确保波形不失真。
示波器触发条件设置不当，错过了关键测试事件。
💡 绿测科技方案：VectWorks 3.0电性能测试软件支持智能触发功能，可预设纹波超标、过压、过流等多种触发条件，确保关键事件不遗漏。
测试数据存储格式混乱，导致后续分析和追溯困难。
💡 绿测科技方案：VectWorks 3.0电性能测试软件自动生成标准化测试报告，数据文件统一命名，支持导出CSV/PDF/Word多种格式，方便归档和追溯。
测试数据采集后只做简单Pass/Fail判定，没有深入分析潜在问题。
💡 绿测科技方案：VectWorks 3.0电性能测试软件支持测试数据库管理和趋势分析，可对比历史测试数据，发现潜在问题。
做完测试才发现OEM认可机构对测试方法有不同理解，导致需要重测。
💡 绿测科技方案：绿测科技与多家权威OEM认可机构有合作关系，可提供定位摸底测试服务，帮助客户提前发现问题，避免正式DV失败。
提交DV的样品数量不足或状态不符合要求。
💡 绿测科技方案：GtestWorks自动化测试平台支持自动化批量测试，可快速完成多件样品的全项目测试，大幅缩短DV周期。
DV失败后只做表面整改，没有深入分析根本原因。
💡 绿测科技方案：绿测科技技术团队可提供专业的测试失效分析咨询服务，帮助客户定位根本原因并制定有效整改方案。
测试报告缺少必要信息，导致DV审核不通过。
💡 绿测科技方案：VectWorks 3.0电性能测试软件自动生成的测试报告包含完整的测试条件、设备信息、数据曲线，支持自定义报告模板，确保信息完整。
测试报告中的数据与原始测试数据不一致，无法追溯。
💡 绿测科技方案：VectWorks 3.0电性能测试软件报告生成功能自动关联原始数据文件，报告与数据双向可追溯，杜绝数据不一致问题。
测试过程中偏离了标准方法，但报告未说明，导致审核问题。
💡 绿测科技方案：VectWorks 3.0电性能测试软件支持测试方法偏离记录功能，可在报告中自动标注偏离项及其影响评估。
绿测科技以“工程师的测试管家”为理念，围绕电性能测试系统、EMC测试系统、自动化测试平台和实验室规划建设，提供一站式测试解决方案。
| 项目 | 信息 |
|---|---|
| 公司名称 | 广州绿测电子科技有限公司 |
| 品牌简称 | 绿测科技 |
| 成立时间 | 2015年11月 |
| 企业定位 | 专注于电性能测试与电磁兼容测试解决方案 |
| 企业资质 | 国家级高新技术企业、专精特新中小企业 |
| 理念 | 工程师的测试管家 |

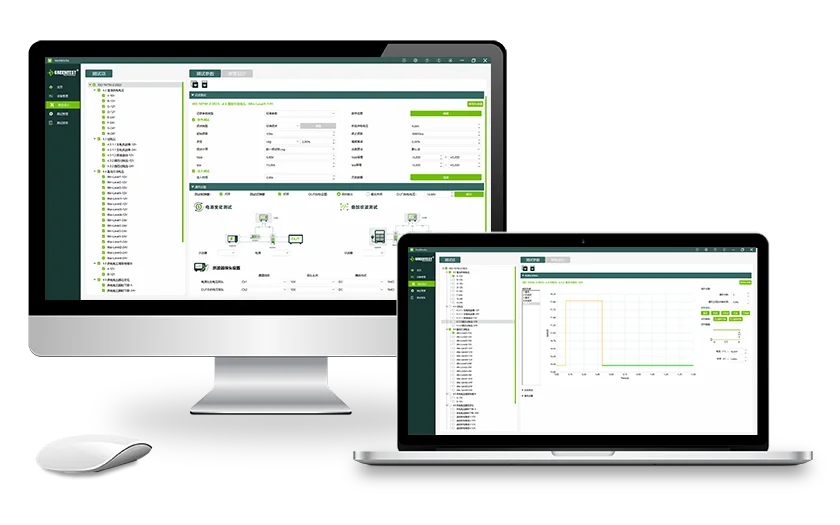

模拟车辆启动、叠加纹波、断路等各种工况下车辆电气系统变化的测试软件

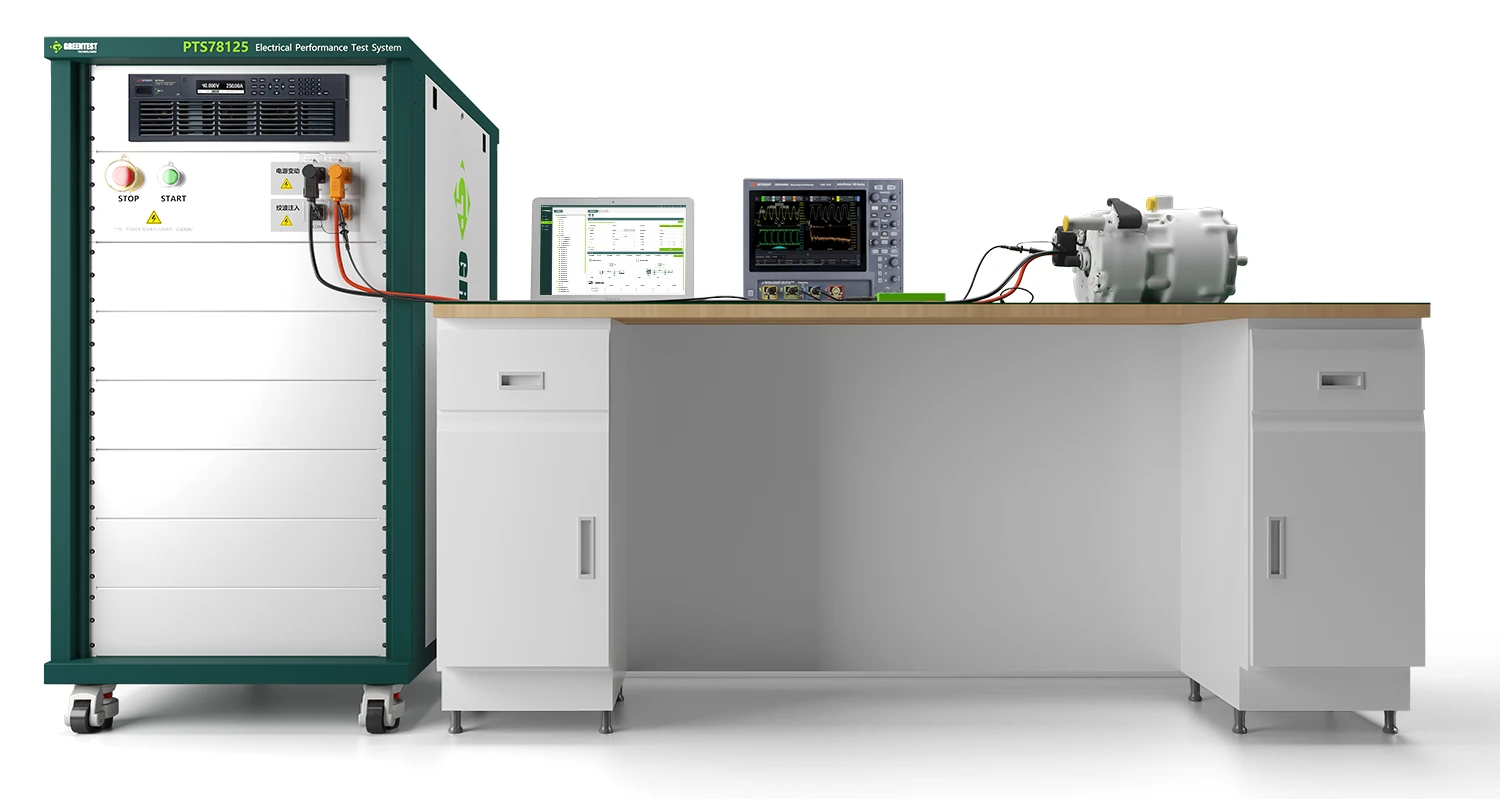

PTS系列电源系统 + VectWorks上位机软件 + 示波器 + 可选模块
电流测量
| 维度 | 传统方案痛点 | 绿测科技方案优势 |
|---|---|---|
| 标准覆盖 | 标准更新慢，需要手动查表设置参数 | VectWorks内置多标准，一键切换，参数自动匹配 |
| 设备配置 | 多台设备需要分别设置，协同困难 | PTS系列电性能测试系统一体化设计，软硬件无缝协同 |
| 测试效率 | 手动操作繁琐，容易出错 | 自动化测试流程，一键执行 |
| 数据管理 | 数据分散，报告编制费时 | 自动生成报告，数据可追溯 |
| 纹波测试 | 电源底噪大，校验复杂 | 电源纹波底噪≤20mVpp，一键校验，支撑特色窄带测量（FFT功能） |
| 技术支持 | 遇到问题只能自己摸索 | 20+名核心技术团队提供专业支持 |
汽车电子低压零部件电性能测试是一项系统性工程，涉及标准理解、设备选型、环境搭建、波形设置、数据采集等多个环节。本报告汇总的将近30个常见踩坑点，都是工程师在实际工作中的真实经验教训。
希望这份报告能帮助大家：
如果您在测试过程中遇到任何问题，绿测科技技术团队随时为您提供支持。工程师的测试管家——我们不只是提供产品，更是您值得信赖的技术伙伴！
本报告内容基于汽车电子电性能测试领域的通用经验编写，具体测试要求请以客户标准和OEM认可机构要求为准。
