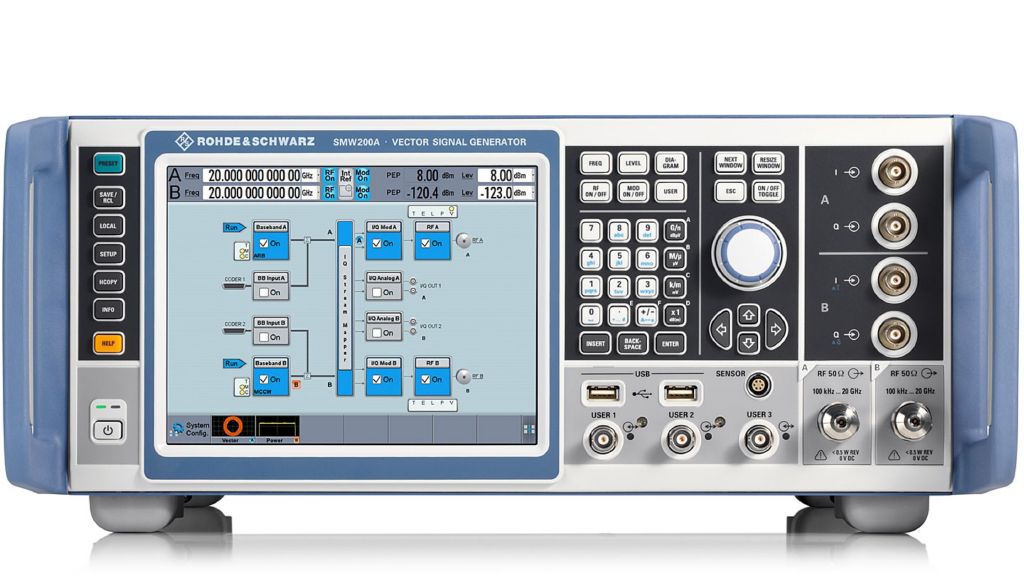

SMW200A矢量信号发生器

主要特点

频率范围介于 100 kHz 至 3 GHz、6 GHz、7.5 GHz、12.75 GHz、20 GHz、31.8 GHz、40 GHz 或 44 GHz
可选的附加射频路径，范围介于 100 kHz 至 3 GHz、6 GHz、7.5 GHz、12.75 GHz、20 GHz、31.8 GHz 或 44 GHz
符合所有重要的数字通信标准的选件
可选集成式衰落模拟器，带宽最高达 800 MHz
支持所有主要的 MIMO 模式，包括 3x3、4x4、8x4、4x8 以及 4x2x2
触摸屏设计辅以重要框图，实现直观操作

产品介绍
技术参数
附件及选件
视频演示
技术文档

性能卓越，极为灵活

性能和功能要求因测试装置和应用而异。R&S®SMW200A 能够极为出色地应对挑战，树立了信号发生器的新标杆。R&S®SMW200A 性能优异，能够在开发和验证应用中轻松为组件、模块和完整基站等各类被测设备生成合适的测试信号。R&S®SMW200A 采用模块化设计，能够根据特定应用需求装配合适的选件。仪器支持所有配置，包括经典的单通道矢量信号发生器和多通道 MIMO 接收机测试仪。

双通道矢量信号发生器，最高 44 GHz

R&S®SMW200A 是一款单通道仪器，频率范围最高达 44 GHz。仪器可以添加高达 44 GHz 的附加射频通道。发生器还可以装配最多两个内部基带模块和四个衰落模拟器模块。基于此概念，单个装置中集成两个功能全面的矢量信号发生器，能够轻松创建复杂的信号场景。

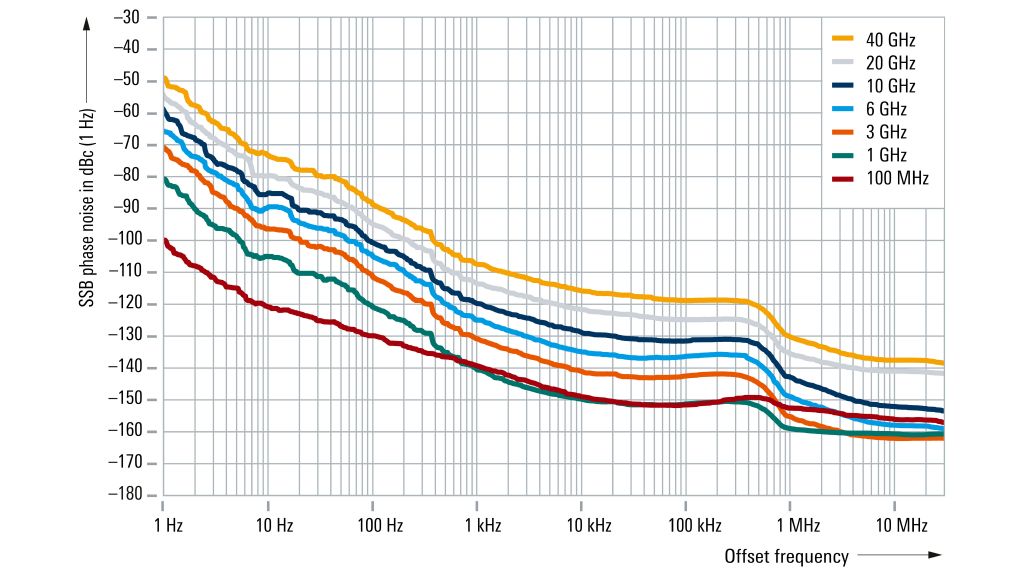

出色的相位噪声性能

R&S®SMW200A 内置标准高端合成器，可提供出色的 SSB 相位噪声和非谐波性能。发生器提供多个低相位噪声选件，可进一步增强性能。R&S®SMW-B711/B721 超低相位噪声选件可提供出类拔萃的相位噪声性能。R&S®SMW200A 非常适用于频谱纯度要求严格的测量应用。

2 GHz 带宽，提供优异的调制特性

宽带 I/Q 调制器的射频带宽高达 2 GHz，可用于频率范围内的所有应用，包括无线通信、卫星通信和雷达。内部基带能够生成最高 2 GHz 射频调制带宽的信号。

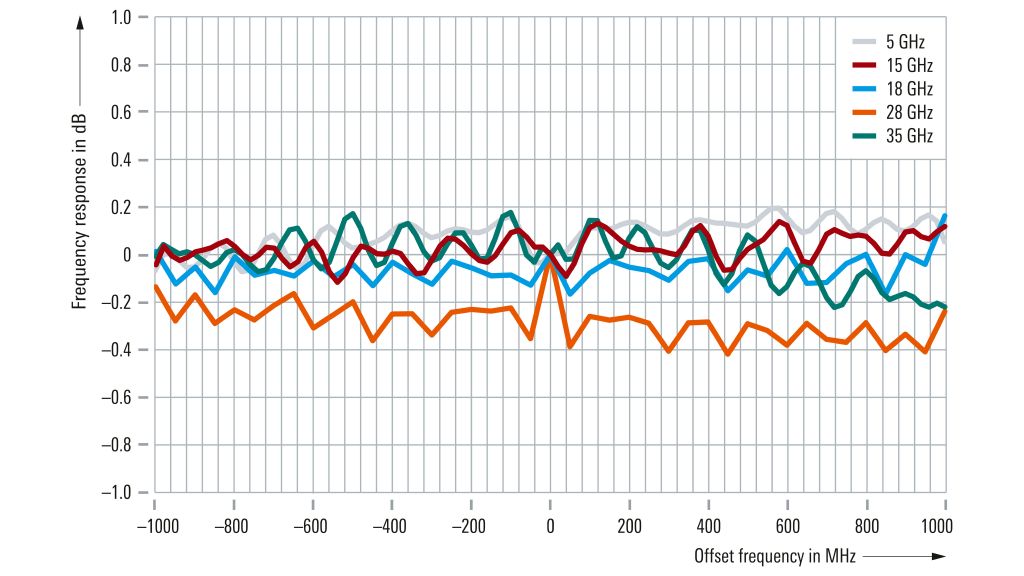

先进的数模转换器和极佳的射频链设计，确保 2 GHz 带宽范围内的调制频率响应低于 0.4 dB，并实现极佳的误差矢量幅度 (EVM) 性能。

支持 MIMO 和集成式衰落

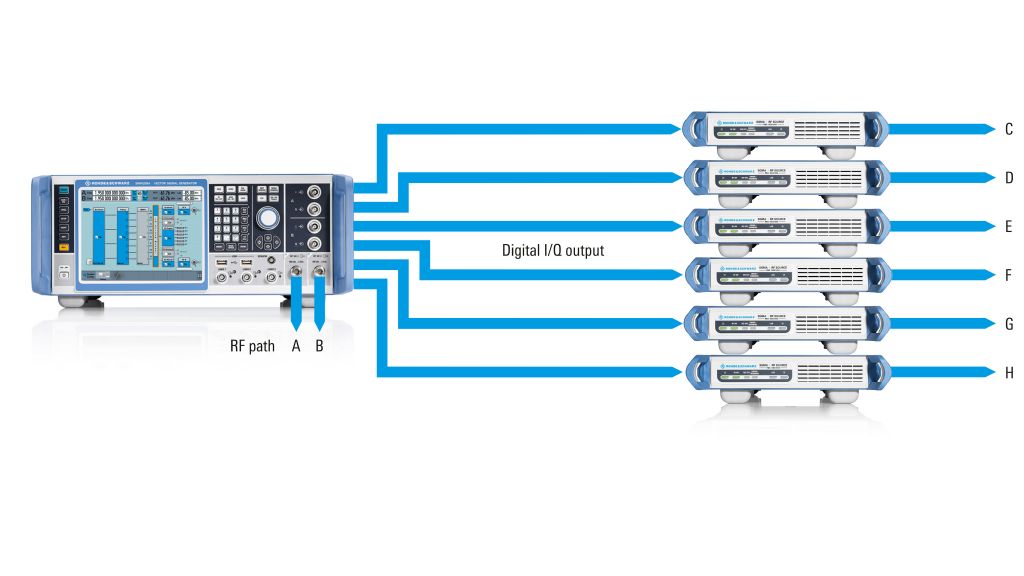

R&S®SMW200A 具备集成式通道仿真功能，衰落带宽最高为 800 MHz。适用于所有主要标准的衰落剖面均已预设。发生器具有最多 64 个衰落通道，能够单机配置 2x2、3x3、4x4、8x4、4x8 和 8x8 等所有重要的 MIMO 衰落场景。发生器还支持聚合最多八个载波，并能够连接 SGT100A 信号发生器模块以提供最多八个射频通道。

独特的可用性特性

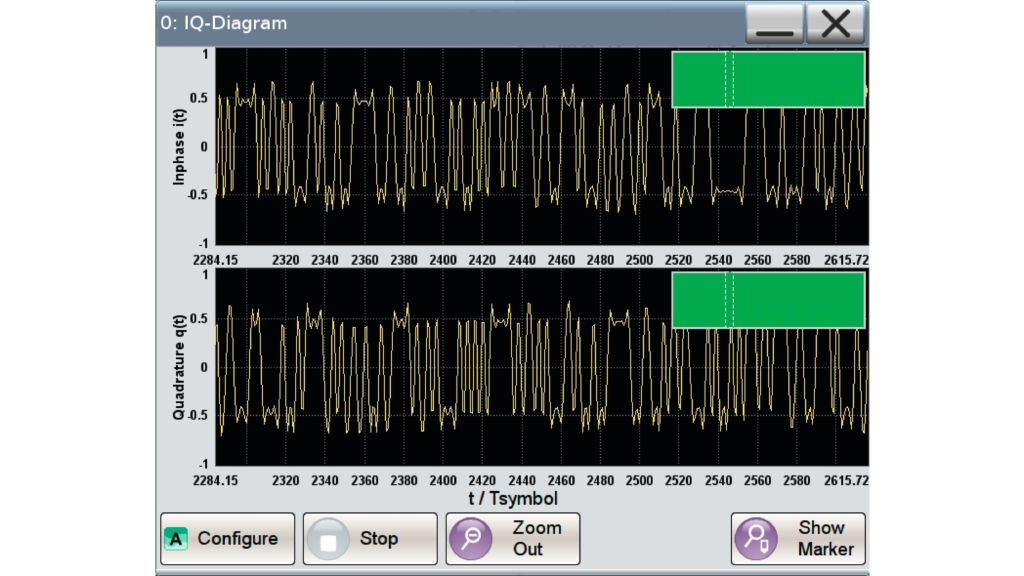

R&S®SMW200A 内置的图形功能可实时显示生成的信号。用户可以选择显示类型，例如 I/Q 样本与时间、频谱、矢量图或互补累积分布函数 (CCDF)。R&S®SMW200A 还提供一个带代码生成器的 SCPI 宏记录器，可以记录所有的手动操作步骤，进而使用远程控制序列生成文件。仪器提供集成式代码模板，以便直接生成适用于 MATLAB®、CVI 或 Python 的可执行代码。

规格

频率
频率范围，射频路径 A	R&S®SMW-B1003	100 kHz 至 3 GHz
	R&S®SMW-B1006	100 kHz 至 6 GHz
	R&S®SMW-B1007	100 kHz 至 7.5 GHz
	R&S®SMW-B1012	100 kHz 至 12.75 GHz
	R&S®SMW-B1020	100 kHz 至 20 GHz
	R&S®SMW-B1031	100 kHz 至 31.8 GHz
	R&S®SMW-B1040/-B1040N	100 kHz 至 40 GHz
	R&S®SMW-B1044/-B1044N	100 kHz 至 44 GHz
频率范围，射频路径 B（可选，参见 R&S®SMW200A 数据表了解可能的射频路径配置）	R&S®SMW-B2003	100 kHz 至 3 GHz
	R&S®SMW-B2006	100 kHz 至 6 GHz
	R&S®SMW-B2007	100 kHz 至 7.5 GHz
	R&S®SMW-B2012	100 kHz 至 12.75 GHz
	R&S®SMW-B2020	100 kHz 至 20 GHz
	R&S®SMW-B2031	100 kHz 至 31.8 GHz
	R&S®SMW-B2044/-B2044N	100 kHz 至 44 GHz
电平
指定电平范围	3 MHz ≤ f < 20 GHz	–120 dBm 至 +18 dBm (PEP)
	20 GHz ≤ f ≤ 44 GHz	–120 dBm 至 +11/+18 dBm (PEP)，取决于射频
频谱纯度
谐波	电平 < 10 dBm，连续波	< –30 dBc
	20 GHz、31.8 GHz、40 GHz 和 44 GHz 频率选件，f > 3.5 GHz	< –55 dBc
非谐波	具有全量程直流输入的连续波或矢量调制，电平 > –10 dBm，载波偏置 > 10 kHz，200 MHz < f ≤ 1500 MHz
	标配	< –80 dBc
	带 R&S®SMW-B711/-B721 选件	< –90 dBc
SSB 相位噪声	连续波，载波偏置 = 20 kHz，f = 1 GHz
	标配	< –134 dBc，–140 dBc（典型值）
	带 R&S®SMW-B711/-B721 选件	< –144 dBc，–150 dBc（典型值）
	连续波，载波偏置 = 20 kHz，f = 10 GHz
	标配	< –114 dBc，–120 dBc
	带 R&S®SMW-B711/-B721 选件	< –124 dBc，–130 dBc
模拟调制
支持的模拟调制模式		调幅（可选），调频（可选），调相（可选），脉冲（可选）
I/Q 调制
射频调制带宽	具有内部宽带基带，“I/Q 宽带”开启
	300 MHz ≤ f ≤ 2.5 GHz	±40% 的载波频率
	f > 2.5 GHz	±1 GHz
	具有内部标准基带，“I/Q 宽带”开启，f ≥ 250 MHz	±80 MHz
指定射频调制带宽中的调制频率响应	具有内部宽带基带，“I/Q 宽带”开启	< 1.0 dB，< 0.4 dB（测量值）
宽带基带发生器	R&S®SMW-B9 选件，最多可安装 2 个基带发生器
信号带宽	取决于选件	最高 2 GHz
任意波形发生器存储深度	取决于选件	最高 2 Gsample
频率偏移	取决于选件	最高 -1 GHz 至 + 1 GHz
标准基带发生器	R&S®SMW-B10 选件，最多可安装 2 个基带发生器
信号带宽	取决于选件	最高 160 MHz
任意波形发生器存储深度	取决于选件	最高 1 Gsample
频率偏移	取决于选件	最高 -80 MHz 至 +80 MHz
数字标准
支持的标准及调制系统		5G 新空口、蜂窝物联网、LTE（最高第 15 版）、3GPP FDD/HSPA/HSPA+、WLAN IEEE 802.11a/b/g/n/j/p/ac/ad/ax/be、DVB-S2/DVB-S2X、OFDM 信号生成、加性高斯白噪声等
衰落和 MIMO
衰落模拟器	R&S®SMW-B14 或 -B15 选件，最多可安装四个衰落模块
衰落带宽		最大 800 MHz
衰落通道	取决于选件	最多 64 个
MIMO 衰落场景	取决于选件	2x2、4x2、2x4、3x3、4x4、8x4、4x8、8x2、2x8、4x2x2 等
衰落模式	取决于选件	多通道、移动延时、生灭、高速列车、双通道干扰装置
衰落分布	取决于选件	瑞利、莱斯、纯多普勒、静态路径、高斯等
传输仿真
噪声源		加性高斯白噪声、相位噪声、陷波噪声、脉冲噪声
