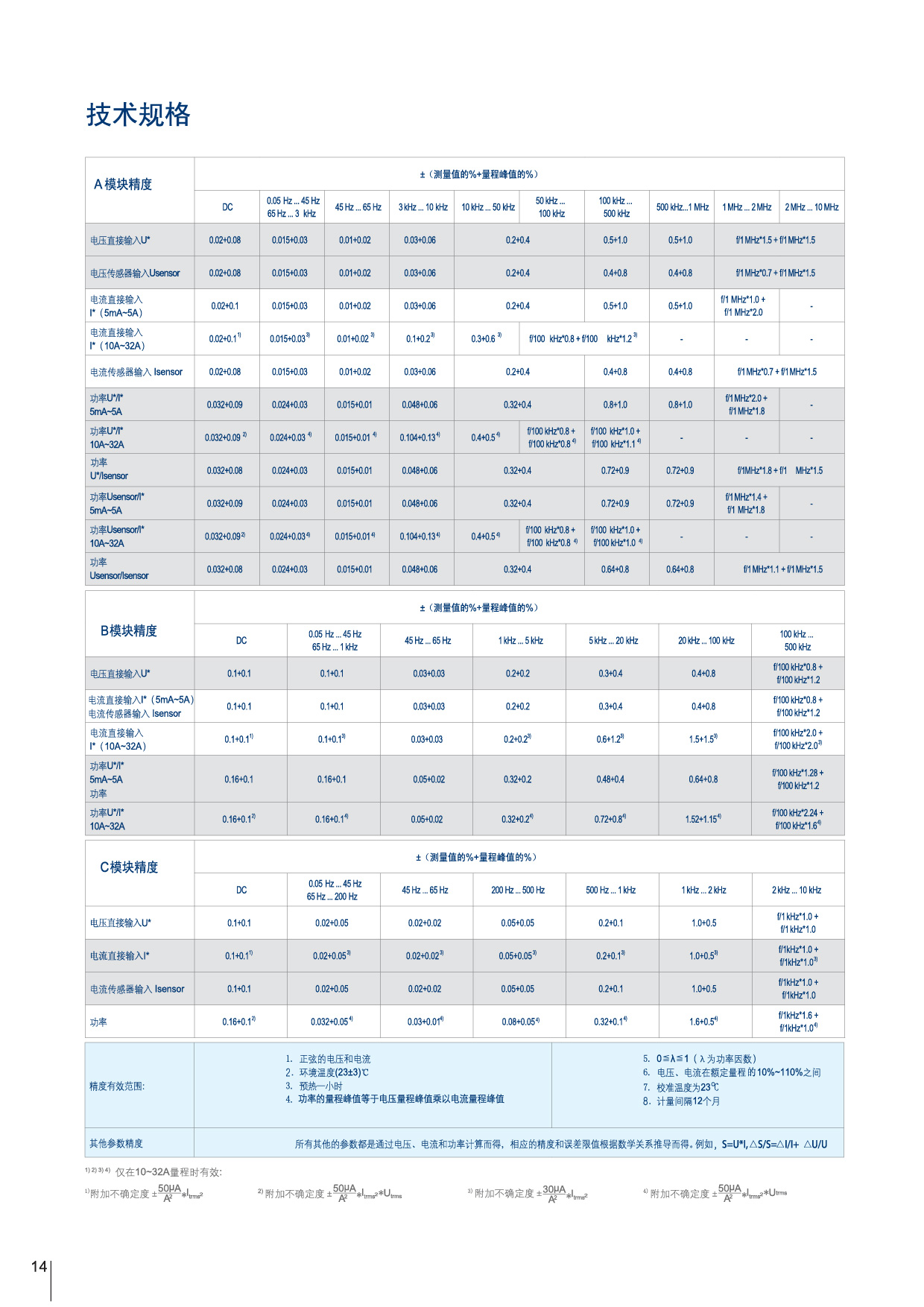

LMG671高精度双路径功率分析仪

两种带宽下功率同时测量，双路径技术-无需妥协，毋庸置疑

传统的功率分析仪，被测信号首先经历模拟处理，然后经A/D转换器转换成数字信号进行处理，得到的信号即可在整个频率范围都 被测量，也可经过抗混淆滤波器作为FFT分析的基础或进一步的数字滤波。由于A/D转换器的局限性，它们固有的一些缺点将被带 入到传统的设备中。如果开启滤波器进行测量，为了避免FFT分析的混淆，宽频带的值被丢弃。如果关闭滤波器，严格来讲，不应 使用FFT。假如不使用抗混淆滤波器进行整个频率范围的FFT分析，计算值是可疑的，混淆误差高达50%。例如，很容易发现，无 论如何至少有0.5%的偏差会被忽视。最后，当交替进行滤波和不滤波测量时，结果的有效性同样是有问题的，因为这假定了信号 不随着时间而改变这个条件，而这在事实上几乎是不存在。此外，这个处理过程特别的消耗时间。

最终提出的所有测星方法都仅仅是令人不满意的妥协方案。这就是为什么 ZES ZIMMER从根本上重新设计信号 的处理和研发双路径架构。模拟处理 与传统的测里仪器相同，然而随后的 数字处理已经彻底改变。LMG600在每个电压和电流通道 都有两个A/D转换器在两个独立信号 路径的功率分析仪。一个用于宽频带 信号的无滤波测量，另一个用于抗混 淆滤波器输出的窄频带信号测量。并 行的釆样值数字化处理让用户同时获 取同一个信号的两种测量值，也不用 担心混淆影响的风险。这种独特的处 理避免了之前提及的所有方法的缺点 ，保证在最短的时间内得到最精确的结果。

无间隙测量

在很严格地监控电气设备的能耗和效率的过程中，为了能够公平地对比来自不同厂家的产品，新的标准和规程连续不断地出台（例如SPECpower_ssj2008，IEC62301, EN50564)。对于办公电脑、服务器或家用电器等相同原理的应用：能量消耗 的过程总是要求长时间的分析，考虑所有相关的操作条件。最小负载（如待机）和满负载之间可能会有一个数量级的差异。

这使精确测量非常具有挑战性（见"待机功耗和能效的测量”应用报告）。某些测量要求执行超过几个小时，并且是无间隙的通过选择一个足够宽的测虽最程，可避免因改变量程所造成的数据丟失。LMG600的高基本精度确保在接近量程的低限时同 样得到精确的测垦结果。

由于极小的延迟得到精确的测量

现在变频器使用快速开关半导体来改善效率，这产生极其陡峭的电压边缘，因此产生的电容电流使轴承和电机的绝缘经受严峻的考验_这可能导致其过早失效。

电机滤波器（如dU/dt滤波器）可以使陡峭的电压梯度减弱，尽管因为滤波器本身频率（通常大于100kHz)的瞬时震荡导致其 自身产生功率损耗。

LMG600的宽频带范围和电压、电流之间极小的延迟允许极其精确地测量此频率下的滤波器的功率损耗，包含在低功率因数下 的纵向测量。其同样适用于最高10MHz的高频测量，这要求电压和电流通道之间设计成最小的延迟。LMG600电压和电流通道 间的延迟小于3ns,这相当于50Hz时相角误差小于1µ弧度。这使得该仪器最适合用于测量变压器、电抗器、电容器、超声波发 生器等的低功率因数时功率损耗。不需要额外的选件或调整，LMG600的标准配置已经完全有能力胜任此测量任务。通常使用 电压和电流传感器测量大功率电路，可以通过校正这些传感器的相角来提高测量精度。

满足不同量程的精确测量

尽管LMG600提供电压和电流无以伦比的宽量程，但总是有一些应用需要特别 的测量量程。无论你是否需要测量几百安培的电流或者几千伏的电压，我们都 有现成的解决方案我们提供广泛量程的电压和电流传感器可以和 LMG600高精度功率分析仪一起工作，扩展仪器的测量量程至所需的范围。我 们的即插即用型传感器配有一个总线系统，这使得LMG600可以自动识别并设 罝。这允许所有的重要参数，如精确的变比因数、延迟补偿量、上一次校准时 间、传感器型号等，自动被功率分析仪读取，在测量过程使用*此外，传感器 器由LMG600供电，不再需要单独的外部电源。

使用即插即用型传感器，用户不需要微调既可地得到好的结果。从用户的角 度来看，直接测量和使用传感器测量没有区别。当然，市面上其他品牌的传感 器同样能使用在LMG671上。

强大的接口

除了 GUI(图形用户界面)和连接到 被测设备本身外，与现有的电脑和 软件的数据交换在确定仪器能多好 地完成其预定的任务是最重要的。 只有无缝集成到整个系统的仪器能 被用户全部地利用。LMG600的高 速采样率不可避免的会产生大量的 数据。通过使用正确的系统架构， 我们有保证测量数据可以通过高速 率的接口进行传输。甚至所有重要 的参数如电压、电流、有功功率等 在几分钟内的高分辨率测量数据都 可以迅速地传输到连接的电脑。为 了应对不同应用的各种需求，一系 列的端口可供使用。除了一个串口 和千兆以太网外，还有用于数据存 储的USB槽；仪器也能选择配 备一个VGA/DVI输出用于连接外部

显示器或者投影仪。此外，两个插 槽可以改装用于未来的接口标准& 目前已经支持符合ISO11989-2(高 速CAN)标准的CAN接口，支持 CAN标准2.0A和2.0B,最高速率 1Mbit/s。通过使用集成的同步接口，可以使多台LMG600彼此之间 精确地同步。这使得在同一个系统中涉及多台LMG600的测量或者通 过示波器或波形发生器控制或连接 LMG600可以有同一个时间基准。 由于内罝硬盘，LMG600甚至在没 有连接电脑的情况下存储测量值、 设定、用户自定义的测量参数或图 形供以后使用。就存储容量而言， 用户有几个选择可用。LMG600的 固件可以快速、简单地通过USB升级。

过程信号接口

经常有必要进行除了电气参数外的 进一步测量以便能对被测设备的性 能和效率做一个有意义的整体声明 。因此，为了确定电气和机械事件 之间的可靠的同时性，能够通过 LMG600同步这些测量值并计算其真有效值非常重要，一个典 型的应用就是电驱动系统的分析， 扭矩和转速信号与电气参数一 起测量和调用。相反的，也可能是 功率分析仪以模拟里形式输出 测量结果以便于进一步处理，或者触发取决于测量变量或者派生量的 开关操作。为了应对所有这些潜在 的需求，LMG600提供多种不同的 用于模拟量和数字量信号的输入/ 输出接口。

星-三角转换

在三相三线系统中，只有线电压V12、V23. V31和线电流I1、I2、I3被直接测量。通过星-三角转换选件，三相三线星型接法 中线电压转换成没有直接测量的相电压，然后可以得到相应的单相有功功率。同样的，三相三线三角型接法的线电流可以转 换成相电流。通过这些换算的值，可以引导出其他所有的变量，如谐波。电网或者用户端的畸变和不平衡同样可以获得。这 使得使用一个外部的、人造的中性点变得 多佘；尽管任何人任何时候都可以使用一个中性点，假如相关的不利条件都加以考虑的话（例如增加的功率损耗等）。

使用方便-触屏、按键、外设操作随心所欲

为了确保LMG600可以使用在任何情况下，普遍可用性特别受到关注。所有的显示模式和设定选择都可以通过触摸屏或者按键操作，无一例外。优化的设计始终联接按键到屏幕上的相关视图和设定选项上。几乎不需要熟悉既可以有效地使用仪器。图 形用户界面引导用户直接到所需的数值。电压或电流的真有效值、相关的谐波或者能量累积，通常只要按一下按钮即可获得。 此外，用户自定义视图允许把测量值单独编组，所以，所有的参数总是一目了然。这种人体工程学的操作方式，节省时间，对 LMG600的富有成效地使用作出了直接的贡献。在显示屏的右边有八组与上下文相关的两个功能键，它的功能总是对应于屏幕 上右边的同一行，对于容易使用非常重要。任何人都能一目了然地判断出分配给功能键的功能。双功能键的设计允许快速配罝 相应的参数，不再需要不相关的视图切换。当操作仪器时有关于功能和控制的疑问，随时可以显示操作手册的相关章节。

重要参数的一键显示

灵活的分组设置确保通道关系简单明了

为了正确地阐明物理测量通道之间的功能关系，功率测量通道（P通道）可以编成所谓的组，其一般呈现为物理通道之外 的虚拟测量通道或虚拟设备。P通道的逻辑组合取决于被分析系统的接线和相的数量。由于LMG600的灵活性，甚至可以编 组成不寻常和罕见的配置，如分相系统和四相或多相系统，既简单又可靠，唯一的要求就是，同一组的所有通道都具有相 同的基本频率和都是相同的模块（A , B，C )。这将避免因为不同的模块类型的不同技术性能引起的微小的误差。创建 组的一个好处是它使得仪器的设置变得简单，例如使得同一组内影响所有通道的滤波器设置只需要设置一次即可。此外， 衍生的数值，如组内所有通道的有功、视在和无功功率都进行计算。当编组指定逻辑上通道如何连接时，接线将规定测量 设备的输入如何与测量电路连接，不管是否是星-三角电路或者是有中性线的电路等。接线表明了仪器如何解读测量信号。
