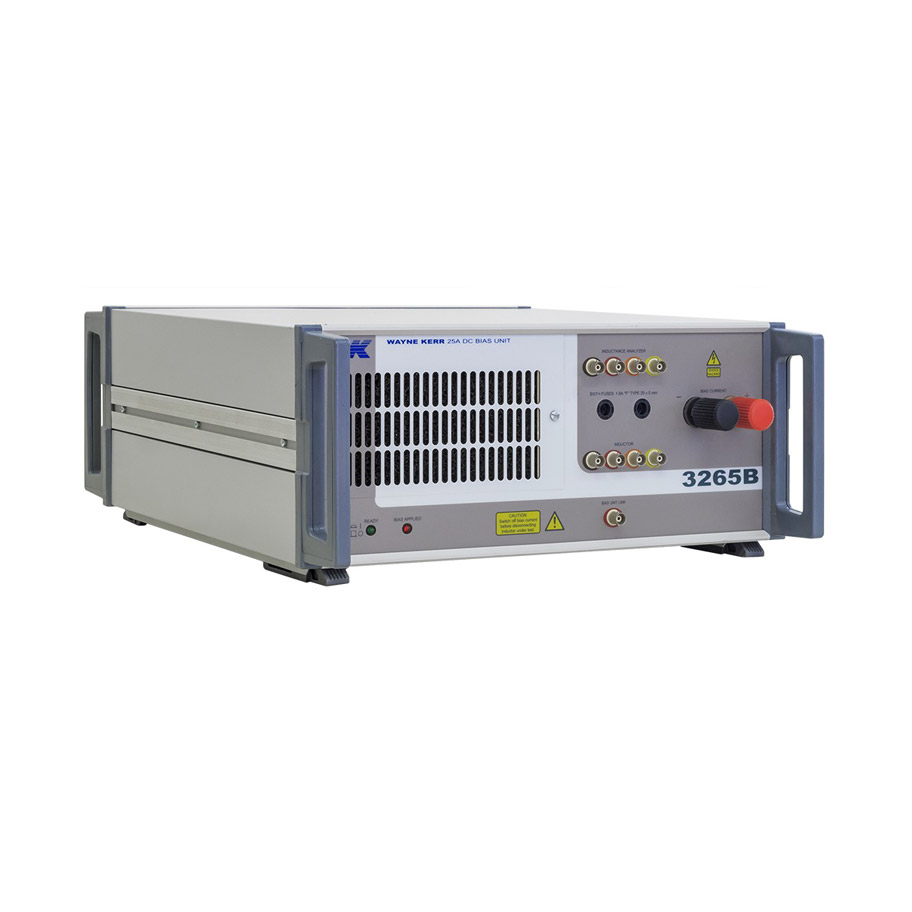

WK3265B 直流偏置电流

概述

元件测试高达125 A直流偏置电流

为了评估电流高达125 A的元件，3265B直流偏置单元可与Wayne Kerr 3255B系列电感分析仪或3260B精密磁性分析仪配合使用。当一台3265B / 25A或3265BQ / 25A直流偏置单元连接到仪器时，最大25 A的直流偏置电流可以用一台装置以25 mA的步长设置。可以添加额外的DC偏置单元，使得五个单元并联连接，可以将DC偏置电流设置为最大125 A DC。
3255BL只能与3265B / 5A和3265B / 10A，5A和10A直流偏置单元一起使用。多个仪器可以并联连接，以提供高达50A的最大直流偏置电流，可以设置为25 mA的步长。
这些仪器具有许多安全和保护功能，包括安全联锁系统，以保护用户免受反电动势的影响。它们还可以完全防止温度过高，电压过低和感应引线故障。

SMD电感测试高达50 A.

通过添加1009直流偏置夹具，可在元件测试期间将高达50 A的直流偏置电流应用于SMD电感，以便在工作偏置电流下彻底评估器件。
夹具使用一个或两个3265B直流偏置单元和3260B精密磁性分析仪进行操作。如果使用两个3265B / 25A，则需要可选的1009高电流引线套件。
四个前面板安装的BNC连接器和两个固定高电流电缆确保3265B的简单性和易用性。
可互换的元件测试载体确保1009 DC偏置夹具可以与各种设备一起使用。可以使用空白载体，其可以开发特定于设备的测试夹具，或者可以提供载体设计和制造服务。
