FASTCAM Nova S16一体式高速摄像机

「FASTCAM Nova」是一款兼顾了高速摄像性能和小型轻巧的外观的高速摄像机。
它拥有120（W）×120（H）×217.2(D) mm的小巧外观，仅重3.3kg轻巧密闭机箱，1024×1024像素16,000帧/秒，640×480像素48,000帧/秒，可以达到220,000帧/秒※1的高性能拍摄速度。
此外，还实现了黑白感度ISO64,000/彩色感度 16,000高感度，可以活跃于拍摄燃烧、切削、溶解等各种场合。

产品介绍
技术参数
附件及选件
视频演示
技术文档

100万像素16,000帧/秒

可以达到22万帧/秒的拍摄性能

全帧速率是以往同等尺寸产品（※2）的8倍。

黑白感度ISO64,000

彩色感度ISO16,000

改良高速CMOS传感器，实现高性能，以往比较困难的暗部摄影也变成可能。

120mm×120mm×217mm (WHD)、

3.3kg的小型轻巧密闭机箱

机箱体积是以往同等性能产品（※3）的1/3，重量缩减到1/4 附手柄，可单手手持。

对应FAST Drive（专用SSD）高速传送

传送速度是以往产品（※4）的约10倍（可以达到 0,89GB/sec)，等待时间也由10分钟锐减到1分钟。

解析度（像素）	FASTCAM Nova S16
	拍摄速度 (帧/秒)	记录时间（秒）
	拍摄速度 (帧/秒)	8GB机型	16GB机型	32GB机型	64GB机型
1024 × 1024	16,000	0.34	0.68	1.36	2.72
1024 × 768	20,000	0.36	0.72	1.45	2.91
1024 × 512	30,000	0.36	0.72	1.45	2.91
768 × 768	26,400	0.36	0.73	1.46	2.94
640 × 480	48,000	0.38	0.77	1.55	3.10
512 × 512	50,000	0.43	0.87	1.74	3.49
384 × 384	82,500	0.46	0.93	1.88	3.76
256 × 256	144,000	0.60	1.21	2.42	4.85

※上述记载的像素以外也可以以128×8的像素单位来设定。详细内容请咨询。 ※记录时间是灰度色标12bit时。

品名	FASTCAM Nova S16
传感类型	黑白	彩色
Max分辨率	1024×1024
传感器像素	20µm
Max拍摄速度（全帧）	16,000 帧/秒
Max拍摄速度（分帧）	220,000帧/秒: 256×128
Min曝光时间	1.05µsec
ISO感度	黑白：ISO64,000 彩色：ISO16,000
灰度色标	黑白：A/D変換12bit 彩色：A/D变换36bit（RGB各12bit）
内存容量	8、16、32、64GB可选
数字接口	Gigabit Ethernet，FAST Drive
镜头接口	F接口(针对G型镜头)、C接口、EF接口（选配）
触发模式	开始，中心，结束，手动，随机，随机复位，随机手动
外部信号	输入：触发(TTL/开关)、同步信号、ready信号、event信号、IRIG 输出：触发、同步信号、ready信号、曝光中信号、记录中信号
外部同期信号	输入：+3.3 ~ +12Vp-p负极性/正极性（可切换）输出：5Vp-p 负极性/正极性（可切换）
视频信号输出	HD-SDI
主要功能	双斜率快门、自动曝光控制、可变拍摄速度/分辨率、分辨率锁定模式、风扇控制、可变频率同步、信号延迟设置、SYNC OUT放大设置、事件标记、快门锁定模式、机械快门控制、录制中保存、内存分割（Max128个分割），对焦/光圈控制（使用EF选配借口时）
摄像机机箱	带风扇密闭机身

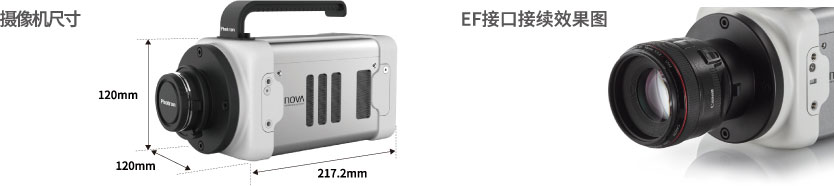

外形尺寸 / 重量	120(W)×120(H)×217.2(D)mm/3.3kg（不含突起部分）
保管温度 / 湿度	-20℃～60℃/85%以下（无结露）
工作温度 / 湿度	-10℃～45℃/85%以下（无结露）
AC 电源	100～240V, 50～60Hz, 170W
DC 电源	22～32V, 150VA
操控用软件	PFV4（Photron FASTCAM Viewer 4）
标准配件	电源适配器×1、AC电源线×1、DC电源线×1、F接口(针对G型镜头)×1、C接口×1、镜头更换・调整用六角扳手×1个、LAN线×1、相机操控用软件PFV×1、各种操作手册・质保证书×1部
选配件	专用便携箱，EF镜头（遥控镜头）选配件，FAST Drive 支架、FAST Drive 电缆（30cm），FAST Drive，FAST Dock、备用电源连接器（制作定制电缆用）、凸缘焦距调整用垫片

※NVmodel版本，没有HD-SDI视频输出功能以及自动曝光控制功能。
