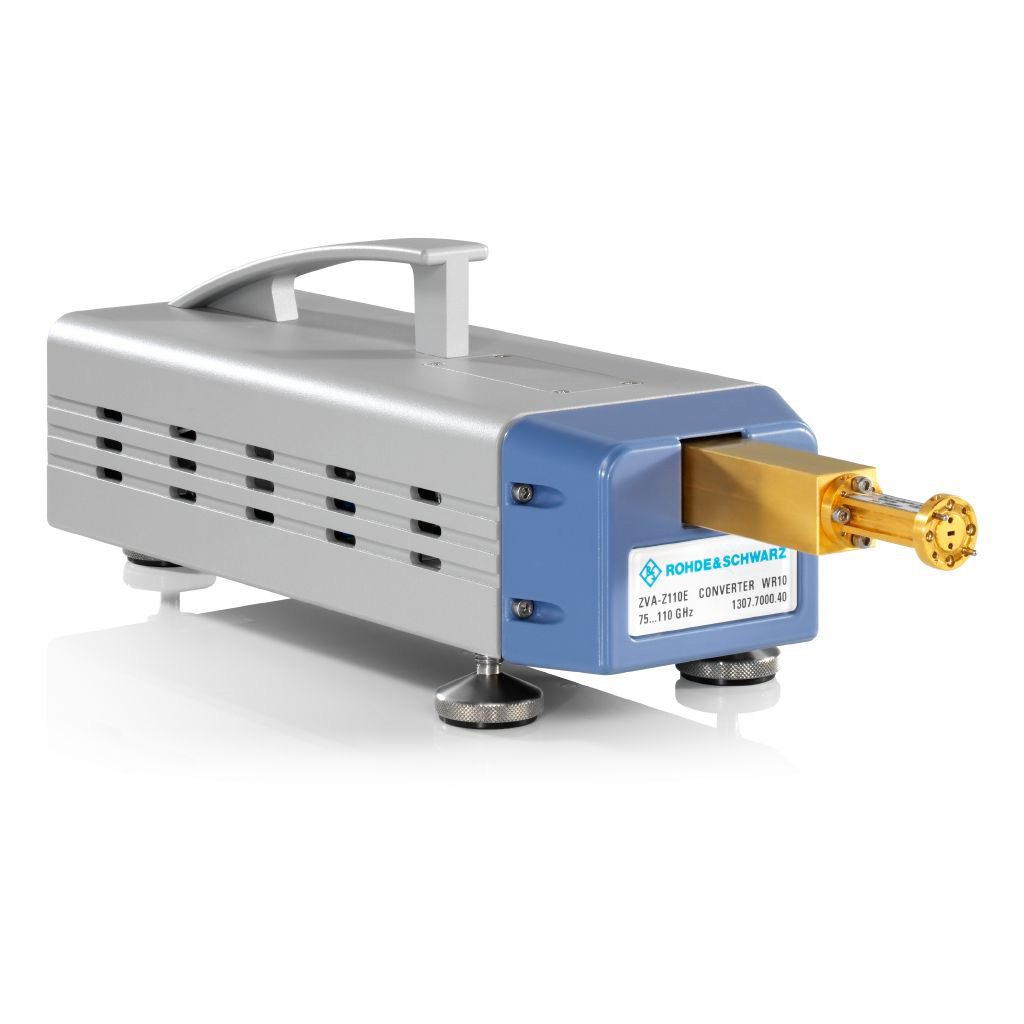

R&S®ZVA-Z 毫米波转换器

宽动态范围

• R&S®ZVA-Z90：> 100 dB，典型值为 115 dB
• R&S®ZVA-Z110：> 100 dB，典型值为 110 dB
• R&S®ZVA-Z110E：> 95 dB，典型值为 110 dB

可变和电子输出功率

典型值为 +10 dBm (R&S®ZVA-Z90)；
典型值为 +10 dBm (R&S®ZVA-Z110)；
典型值为最高 +2 dBm (R&S®ZVA-110E)；
控制螺丝可将功率降低 40 dB (R&S®ZVA-Z110)。借助 R&S®ZVA-Z110E，可通过电子衰减将输出功率降低 25 dB。R&S®ZVA-Z110 可以改变射频输入功率，将输出功率降低 70 dB。

自动参数设置

R&S®ZVA 和 R&S®ZNA 固件与 R&S®ZVA-K8/R&S®ZNA-K8 变频器控制选件结合以运行变频器。网络分析仪将根据所选的变频器类型自动设置正确的参数。网络分析仪还会限制到变频器同轴输入的输出功率，进而保护变频器。每个变频器频段都可进行适当的校准。

易于处理

变频器的波导连接器放置在从变频器延伸的接线排上以便于使用。螺纹法兰接头易于使用，有助于校准和连接被测设备。变频器可以装配三个或四个高度可调节的脚柱。使用三个脚柱可以更轻松地对齐测试端口法兰。变频器不含风扇，这在对颗粒敏感的环境中更是一大优势。

多端口和真实差分测量

可以使用三个或四个变频器分析耦合器等多端口设备。此类装置可以包括 R&S®ZVA24、R&S®ZVA40、R&S®ZVA50 或 R&S®ZVA67 和外部发生器，且每个测试端口配备一个变频器。R&S®ZNA26、R&S®ZNA43、R&S®ZNA50 或 R&S®ZNA67 至多可以连接四个变频器，无需使用外部信号发生器。R&S®ZVA-Z90/R&S®ZVA-Z110 和 R&S®ZVA-Z110E 非常适用于生成真实差分信号（真实差分模式）。

脉冲测量

变频器还适用于脉冲模式操作，以用于脉冲放大器的特性测量。这适用于频率相关测量（平均脉冲以及脉内点测量）和脉冲轮廓测量。
