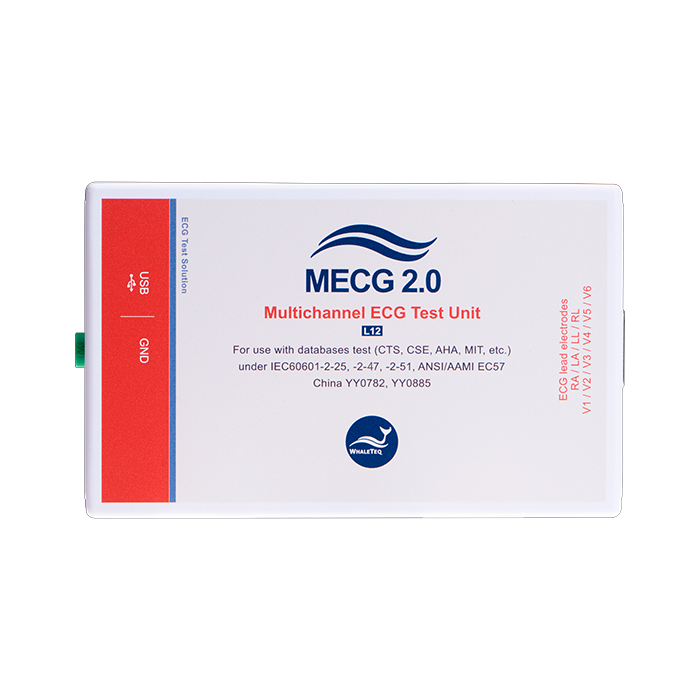

MECG 2.0 心电数据库拨发器

全模拟讯号输出的 ECG 数据库播放器，协助您完成系统及算法验证，适用于研发及合规性测试。
可直接加载及播放各类型心电数据库，符合国际及国内最新版标准：IEC 60601-2-25、IEC 60601-2-47、ANSI / AAMI EC57、YY0782、YY0885

产品介绍
技术参数

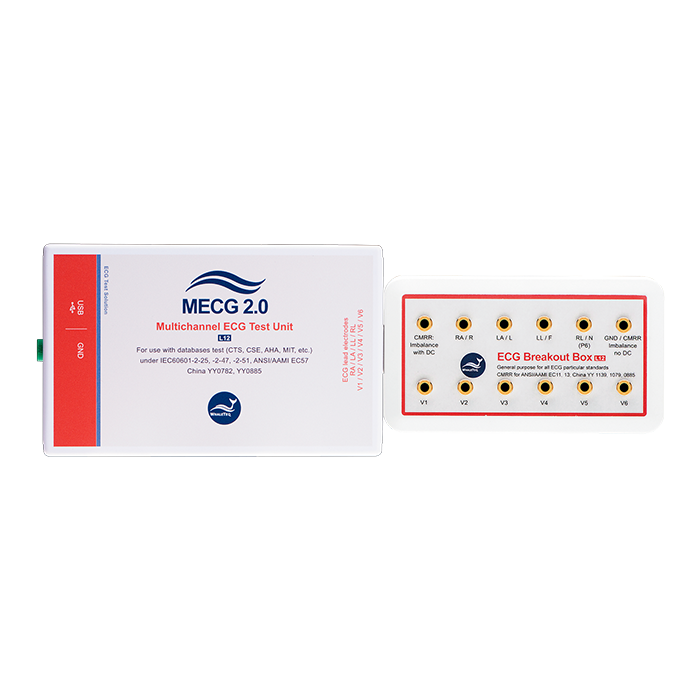

附件及选件
视频演示
技术文档

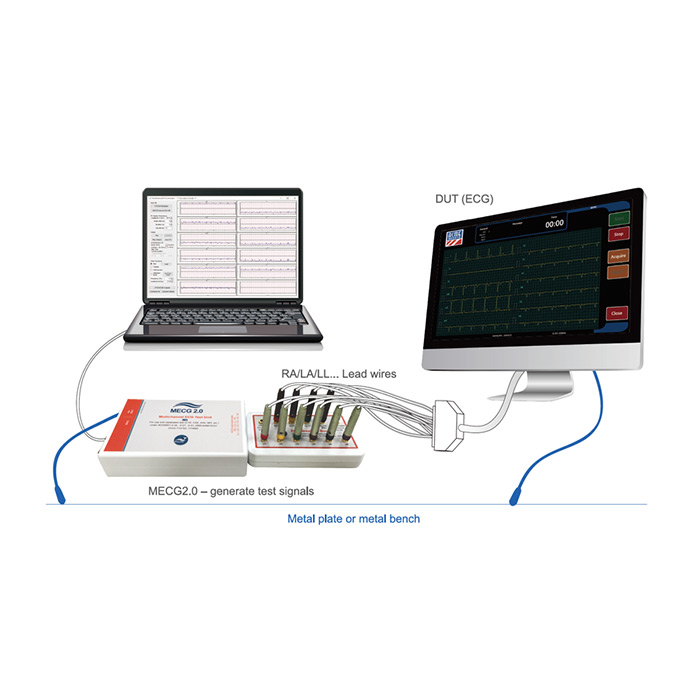

可加载及播放多信道心电波形给心电诊断设备或可携式心电设备
可同步输出 8 信道模拟讯号，支持 12 导联心电图机
内建 CAL、ANE、NST 及 Biological 波形
可直接加载及播放 AHA、MIT、CU、NST、ESC 及 PhysioNet 数据库，无须格式转换
极佳的输出讯号分辨率－ MECG 2.0 (2020) 分辨率为 0.15μV
支持数字档案加载及播放，可加载及播放临床试验录制或编制的心电讯号
Command replay 功能提供编制测试程序的弹性，可提升测试效率
软件开发工具包（Software Development Kit）可供用户开发客制或全自动化测试软件

项目	详细 / 参考	值
输出波道	8 个输出波道依据 IEC60601-2-51，通过一个网络提供信号给 10 个导联电极，对于待测设备，将显示为 12 导联。	8 个输出，10 个导联电极，12 导联
电压精度	IEC60601-2-51 指定的 ±1％的限制，但未提供一个下限值（所有的系统都必须有一个下限）。从 IEC60601-2-51 中，待测设备规格 5% ±25µV，推断规范为 1% ±5μV。	MECG 2.0 电压值大于等于 500µV 时，精准度为 ±1%；电压值小于 500µV 时，精准度为 ±5µV。 MECG 2.0 (2020) 电压值大于等于 100µV 时，精准度为 ±1%；电压值小于 100µV 时，精准度为 ±5µV。
输出电压分辨率	MECG 2.0 内建 12 bit DAC，MECG 2.0 (2020) 内建 16 bit DAC。	MECG 2.0 分辨率为 8μV，MECG 2.0 (2020) 分辨率为 0.5μV。
输出电压范围	大部分数据库 / 心电图机的电压范围为 +5mV~-5mV。	±5mV
输出噪声电平 0-150Hz	输出噪声应不影响测试。5μV 的值适合这一要求。可以通过使用「诊断」滤波器设置监测待测设备中的信号来进行验证。	<5µV
时间精度	IEC60601-2-51 不提供任何限制。从被测设备来推断限制。使用 ±1％推断限制。系统的设计精度超过 0.1％，因使用一个 100ppm 的晶振参考。	±1%
采样率	最大采样率 1kHz 符合 ECG 档案采样率。	1kHz（8 通道）
电源供应	电源供应来自 USB（5V 0.2A）	N/A
环境	用于普通的实验室环境。关键组件，如参考电压、DAC、精密电阻器的选择，在显示的范围内已知是稳定的。	15 - 30°C 10 - 95% RH
